Osnovna razlika koju prvo morate znati
LCD bar zasloni i LED bar zasloni rade na potpuno različite načine. Kad to shvatite, biranje između njih postaje puno lakše.

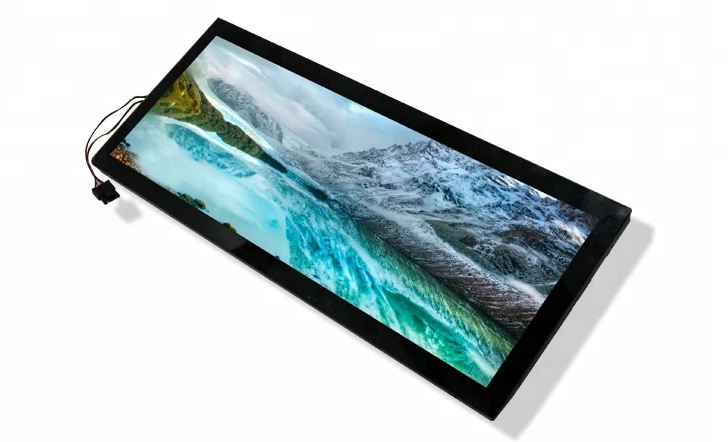

LCD bar ekranirade kontrolirajući svjetlo koje dolazi straga. Postoji jedinica za pozadinsko osvjetljenje, a molekule tekućeg kristala se uvijaju i okreću da propuste svjetlost ili je blokiraju. Sami kristali ne proizvode svjetlost-oni su u biti kapci s filtrima boja.
LED bar ekraninapraviti vlastito svjetlo. Sićušne crvene, zelene i plave LED diode proizvode i svjetlost i boju u isto vrijeme. Svaki piksel je svoj mali izvor svjetlosti.
Svjetlina
Svjetlina odlučuje gdje će zaslon zapravo raditi. Ovo mjerimo units (cd/m²), a postoje i čvrsta ograničenja koja ne možete zaobići pametnim instalacijskim trikovima.
Za maloprodaju u zatvorenom prostoru s kontroliranom rasvjetom potrebno vam je najmanje350 nita. Negdje uRaspon 500-700radi bolje. Stavite taj zaslon blizu prozora i odjednom gledate700 minimalno, sa1000-1500biti sigurniji. Polu-otvorena mjesta s neizravnim suncem to potiču2000-3500 nita. Cijeli vanjski na izravnoj sunčevoj svjetlosti?5000 nita najmanje, a većina instalatera preporučuje6000-8000.
LCD ima oko 2500 nita, a tamo dolaze samo specijalizirani-modeli visoke svjetline. Te jedinice rade deblje-možda 40-60% dublje - i brže izgaraju.
LED počinje od 800 i prelazi 10 000 nita.
Potpuni vanjski znači LED.

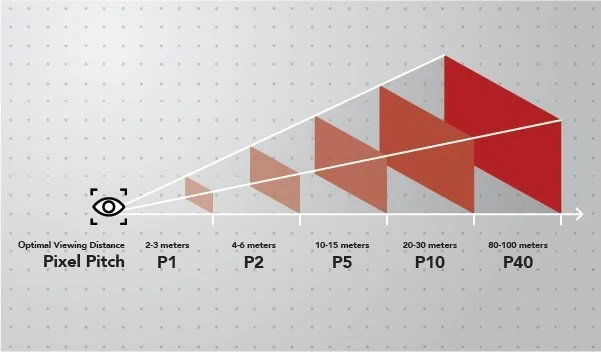

Gustoća piksela i udaljenost gledanja
LCD trakasti zasloni tvornički dolaze s fiksnim brojem piksela. Uzmimo 37-inčni LCD trakasti zaslon od 1920×540. Dobivate dosljedan60+ PPIbez obzira gdje stojite. To je oštro na pola metra, nepotrebno na pet metara.
LED trakasti zasloni omogućuju odabir gustoće pikselakorak piksela. Matematika je jednostavna: uzmite korak piksela u milimetrima i pomnožite s 1,0 do 1,5 da biste dobili optimalnu udaljenost gledanja u metrima.
P4.0gdje većina projekata slijeće-ono pokriva4-6 metara slatko mjestokoji funkcionira za instalacije u trgovačkim centrima, natpise u zračnim lukama i izloge maloprodajnih trgovina. Stisni se čvršće ako treba.P2.0radi s rasponom od 2-3 metra, a plaćate otprilike duplo.P1.2postoji za one rijetke situacije u kojima ljudi stoje nadohvat ruke velikog LED zida. Po 5 puta većoj cijeni.
LCD ima smisla kada se gledatelji približe na manje od 2 metrai prikazujete detaljan tekst ili grafiku.LED pobjeđuje kada udaljenost gledanja prelazi 2,5 metraa vizualni učinak važniji je od sitnog tiska.

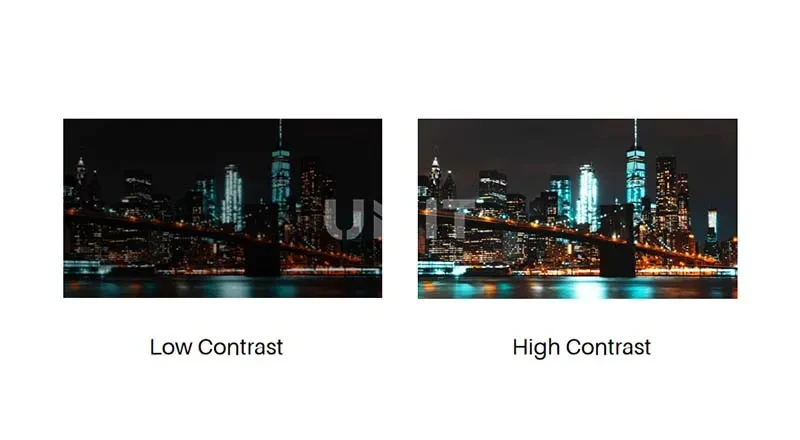

Omjer kontrasta: Zašto LED pobjeđuje na tamnim pozadinama
Omjer kontrasta mjeri razliku između najsvjetlije bijele i najtamnije crne boje koju zaslon može proizvesti.
LCD ovdje ima strukturni problem. Pozadinsko osvjetljenje cijelo vrijeme prolazi kroz cijelu ploču. Kada želite prikazati crno, ti pikseli ne mogu potpuno blokirati svjetlo. Dobivate tamnosivu umjesto prave crne. IPS paneli obično postižu1000:1 do 1500:1kontrast. VA paneli su bolji u3000:1 do 5000:1.
Svaki LED piksel može se potpuno isključiti. Nema struje znači nema svjetla, što značistvarna crna. Standardni SMD LED paneli hit5000:1 do 8000:1. COB LED može doseći-više10 000:1 ili čak 100 000:1.
Ako vaš sadržaj koristi tamnu pozadinu ili logotipe visokog-kontrasta, to je važno. Većina ljudi neće primijetiti tekst na svijetloj pozadini.
Izvedba boja
LCD trakasti zasloni obično pokrivaju72-100% sRGB, raditi u8-bitna dubina boje (16,7 milijuna boja), i postićiΔE točnost boje između 2-5. Dosljednost je njihova snaga-pozadinsko osvjetljenje ravnomjerno se raspršuje, tako da se boje podudaraju na cijeloj ploči bez kalibracije.
LED nudi širi raspon(90-140% sRGB)i dublju dubinu boje(10-16 bita, preko milijardu boja). Van---preciznost je gora, s ΔE radi 3-6, a traženje boja koje se podudaraju u svim modulima zahtijeva posao. Svaka ozbiljna LED instalacija uključuje kalibraciju temeljenu na kolorimetru.
Brzina osvježavanja i snimanje kamerom
Brzina osvježavanja postaje stvarna briga kada ljudi fotografiraju ili snimaju vaš zaslon. Ovo se sada stalno događa u maloprodajnim i javnim prostorima.
LCD radi na60Hz standard, sa 120Hz dostupnim na premium modelima. To je u redu za ljudske oči, ali može proizvesti trake kada netko snima video svojim telefonom. Komercijalni LED paneli obično rade1920Hz do 3840Hz, koji eliminira te artefakte-linije skeniranja koji se pojavljuju na snimci pametnog telefona.
Želite li sami testirati ovo?Snimite prikaz s usporenim-motionom telefona pri 240 sličica u sekundi. Vodoravne crne trake koje se pomiču kroz sliku znače da brzina osvježavanja nije dovoljno visoka.
Tehnologija ploča
Vrste LCD panela

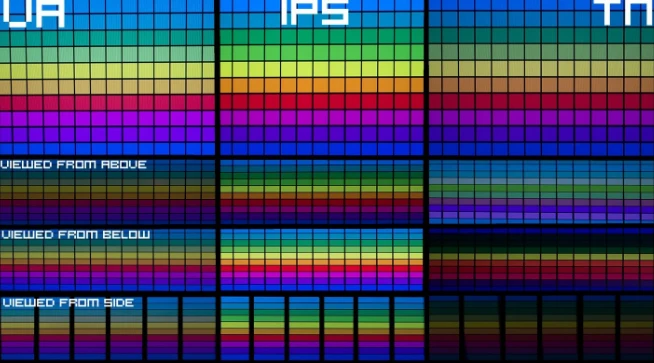

IPS (-prebacivanje u ravnini)ploče vam dajuKutovi gledanja od 178 stupnjeva /178 stupnjevas izvrsnom točnošću boja. Vrijeme odziva iznosi 8-14 ms, a razine crne su umjerene-prije ćete primijetiti sivkaste crne nego prave crne. Oni dobro funkcioniraju za zaslone na rubovima polica gledane iz više kutova i ploče s izbornicima gdje je točnost boja važna.
VA (okomito poravnanje)ponuda panelaKutovi gledanja od 178 stupnjeva /160 stupnjeva. Vertikalna izvedba često se pogoršava pod ekstremnim kutovima. Preciznost boja je dobra, vrijeme odziva je kraće na 4-8ms, a razina crne nadmašuje IPS. Odgovaraju sadržaju s velikim brojem videozapisa i markama koje koriste tamne sheme boja.
ADS/AFFS varijantesu industrijske{0}}opcije s produženom temperaturnom tolerancijom od-30 stupnjeva do +80 stupnjeva. Vrijedan premije samo za prijevoz ili ekstremna okruženja.
Tehnologije LED pakiranja
Terminologija brzo postaje zbunjujuća.

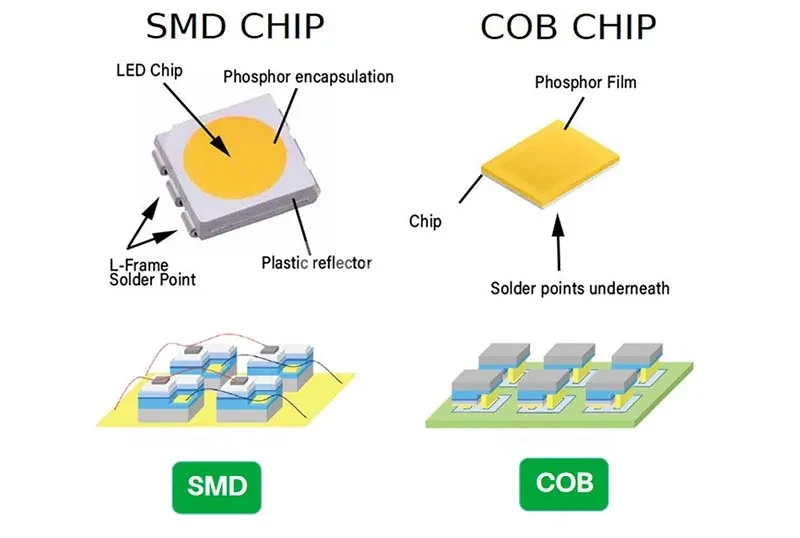

SMD (Surface{0}}Mount Device)dominira unutarnjim i polu{0}}vanjskim instalacijama. Tri LED čipa (crveni, zeleni, plavi) postavljaju se na jedan nosač i inkapsuliraju u smolu. Razmaci piksela se kreću od P1.0 do P10.
Ranjivosti su stvarne: izložene LED površine mogu se fizički oštetiti, vlaga može prodrijeti na granice smole, a izravni dodir prstima može izbaciti komponente. Ovo je važno za maloprodajne podove i postaje javnog prijevoza gdje ljudi mogu dodirnuti zaslon.
COB (čip-na-ploči)montira LED čipove izravno na PCB podlogu, a zatim sve prekriva jednoličnim zaštitnim slojem. Cijela površina modula završava glatkom i kontinuiranom-boljom fizičkom izdržljivošću, otpornošću na vlagu i poboljšanim kontrastom od-svjetloupijajućeg premaza između piksela. Troškovi trčanje30-50% višenego ekvivalentni SMD.
GOB (ljepilo-na-ploču)je kompromisna opcija: standardna SMD tehnologija s epoksidnim premazom koji se dodaje nakon sastavljanja. COB-zaštita po nižoj cijeni. Vidjet ćete lagano smanjenje svjetline (5-10%) i potencijalno žutilo s produljenim izlaganjem UV zračenju.
Izvorni u odnosu na rezane ploče
Proizvođači trakastih zaslona dobivaju svoje ploče na dva načina, a razlika je važnija nego što većina kupaca shvaća.
Izvorni barski paneli
Izrađuju se pomoću proizvodnih maski dizajniranih posebno za ultra-omjere slike. Dimenzije su namjerne od početka. Dobavljači poputBOE, AUO, Innolux i CSOTnapraviti namjenske linije proizvoda rastegnutog{0}}formata.
Što dobivate: ravnomjerna raspodjela pozadinskog osvjetljenja sve do rubova, potpuni strukturni integritet sa standardnom debljinom stakla, dosljedne brtve po cijelom obodu i uzorci standardne razlučivosti poput1920×158, 1920×360 ili 1920×540.
Izrežite i promijenite veličinu ploča
One počinju kao standardne ploče 16:9 koje se nakon proizvodnje fizički režu na dimenzije šipki. Ploča od 1920×1080 može postati više traka od 1920×270.
Rezanjem se prekida brtva između slojeva stakla-svjetlo curi na rubovima. Integritet stakla je ugrožen na linijama reza, što znači više lomljenja tijekom transporta i postavljanja. Izvorno pozadinsko osvjetljenje dizajnirano je za cijeli panel, tako da djelomični paneli dobivaju neravnomjerno osvjetljenje. A te ugrožene brtve propuštaju vlagu, ubrzavajući degradaciju tekućeg kristala tijekom vremena.
Uočavanje rezanih ploča:potražite ne-standardne okomite razlučivosti poput158, 203 ili 270 piksela. Zatražite listove sa specifikacijama ploča sa stvarnim brojevima dijelova proizvođača. Prave izvorne ploče imaju dokumentirane brojeve modela u katalozima dobavljača.
Rezane ploče su 30-50% jeftinije.Popust postoji jer je kvaliteta stvarno niža.
Prave aplikacije

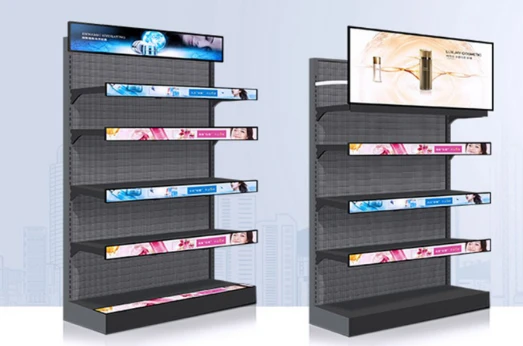

Rubni zasloni-za maloprodajne police
Imate kontroliranu unutarnju rasvjetu, ljude koji stoje jako blizu (ponekad ispod jednog metra kada posežu za proizvodima) i sadržaj koji se uglavnom sastoji od teksta i cijena. Osim toga, vjerojatno izbacujete desetke ili stotine ovih stvari.
LCD tu pobjeđuje, a nije ni blizu.Nitko ne stoji 4 metra dalje od ruba police. Vaši gledatelji su blizu, što znači da zapravo trebate tu gustoću piksela koju nudi LCD. Tekst izgleda oštro zbog načina na koji LCD obrađuje renderiranje subpiksela. A kada kupujete 200 jedinica umjesto 2, razlika u cijeni između LCD-a i LED-a stvarno se povećava.
Tanak profil također pomaže. Većina rubnih tračnica za-policu dizajnirana je imajući na umu dimenzije LCD-a, tako da se ne borite s hardverom.
Nešto uRaspon od 500-700 nita s IPS panelimaradi dobro. VA radi ako svi prilaze iz istog smjera, ali ljudi rijetko tako kupuju. Provjerite dobivate li izvorne ploče, a što se tiče veličine-obično gledateRaspon 23-42 inča.
Zasloni s informacijama o prijevozu
Vlakovi, autobusi, zračne luke. Okolina je surova na način na koji ljudi ne razmišljaju dok se nešto ne pokvari. Konstantna vibracija. Promjene temperature koje bi ubile potrošačku elektroniku. A te stvari rade 18+ sati dnevno.
Zahtjevi za certifikaciju u osnovi donose ovu odluku umjesto vas.Željeznička industrija ima EN50155, automobilska industrija treba certifikat E-Mark, a putevi odobrenja za LCD su zreli i dobro-dokumentirani. LED certifikat za prijevoz? Još uvijek sustižem.
Osim papirologije, industrijski LCD sustavi za montažu imaju desetljeća dokazanu otpornost na vibracije. Težina je također važna kada postavljate zaslone u vozila. A budući da ljudi sjede ili stoje relativno blizu, ne gubite prednost razlučivosti LCD-a.
Htjet ćete industrijske{0}} IPS panele koji podnose najmanje-20 stupnjeva do +60 stupnjeva. Trebale bi se prikazati specifikacije vibracija1G minimalna kontinuirana tolerancija, idealno s 3G otpornošću na udarce. Svjetlina okolo700-1000 nitapodnosi blještavilo s prozora.

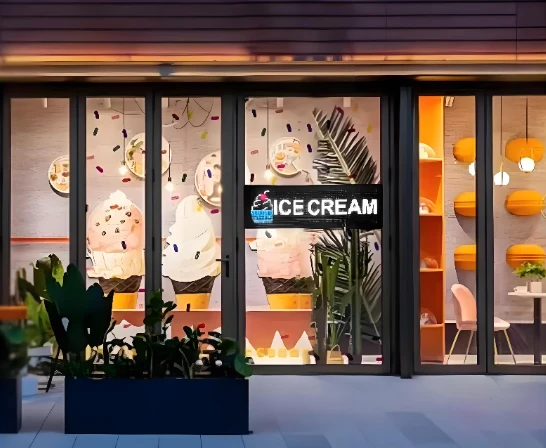

Izlozi i izlozi na otvorenom
Sunčeva svjetlost mijenja sve. Razgovaramo100 000 luksaudaranje u vaš zaslon za vedrog dana. LCD tu fizički ne može konkurirati.
LED je jedina prava opcija na otvorenom.Potrebno vam je 5000-8000 nita za borbu protiv izravnog sunčevog svjetla, a to jednostavno nije nešto što LCD može pružiti. Otpornost na vremenske uvjete također je važna jer ćete htjetiIP65 ili boljina prednjoj površini. Veća udaljenost gledanja (ljudi preko puta, automobili u prolazu) znači da biste ionako preplatili gustoću piksela LCD-a.
Idi saP3-P6 korak pikselaovisno o tome koliko je daleko vaš tipični gledatelj. Provjerite dobivate li3840Hz osvježavanjepa dobro fotografira na društvenim mrežama. Radni temperaturni raspon trebao bi podnijeti sve uvjete lokalne klime.

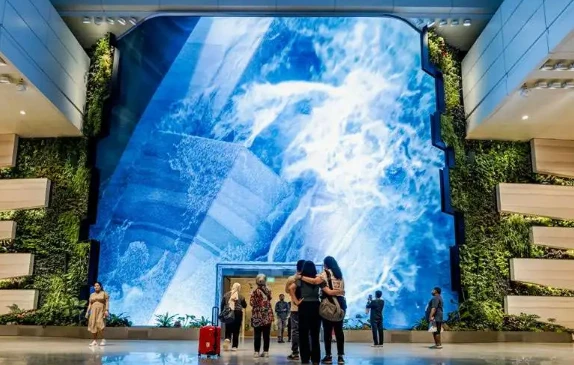

Unutarnje-instalacije velikih razmjera
Trgovački centri, zračne luke, kongresni centri, korporativni lobiji. Veliki prostori s visokim stropovima i gledateljima udaljenim 20 metara.
Faktor besprijekornosti je ono što ovdje ubija LCD.Najveći LCD zaslon koji ćete pronaći je oko 88 inča. Želite ići duže? Postavljate ploče zajedno i ti okviri su vidljivi. Dizajneri pokušavaju uklopiti okvire u estetiku.
LED moduli se besprijekorno spajaju.Želite kontinuirani prikaz od 30 metara? LED to rješava. Zakrivljena instalacija koja se omotava oko stupa? LED to rješava. Udaljenosti gledanja u tim prostorima savršeno su usklađene s razmakom piksela P2,5-P4, što je ionako omiljeno mjesto LED-a.
Za vrhunske instalacijeP2.5radi dobro. Standardni komercijalni posao dobro funkcioniraP3-P4. Svjetlina ovisi o prostoru, ali tipično800-1500 nitapokriva većinu scenarija u zatvorenom prostoru. Definitivno nabavite dizajn modula s prednjim{1}}pristupom jer će netko na kraju morati servisirati ovu stvar, a vi ne želite objašnjavati zašto morate zatvoriti dio trgovačkog centra da biste pristupili stražnjoj strani zaslona.

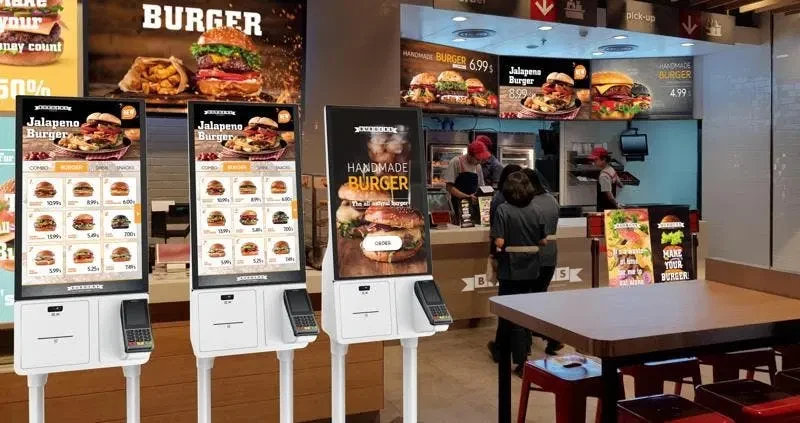

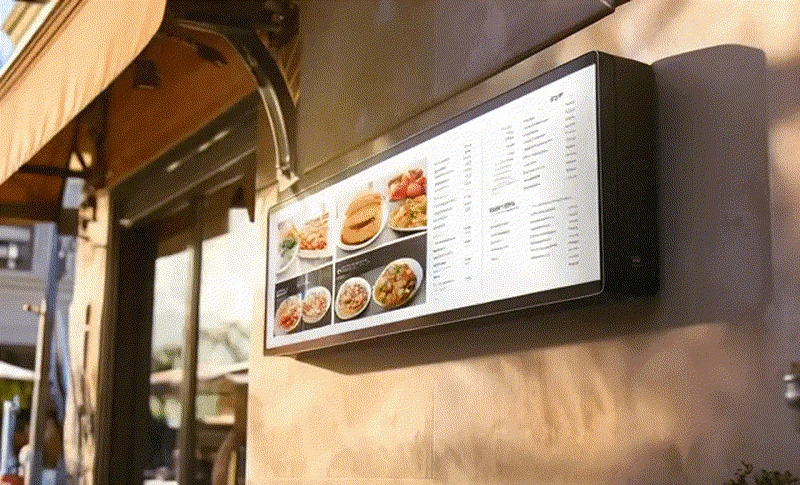

Restoran i QSR jelovnici
Proračun je ovdje bitan. Marže restorana su male, a vlasnici pomno ispituju svaku kupnju opreme.
Sadržaj je većinom tekst s povremenom fotografijom hrane.LCD prekrasno prikazuje tekst.Udaljenost gledanja obično je raspon od 1,5-4 metra gdje obje tehnologije tehnički dobro funkcioniraju, ali kupnja i korištenje LCD-a koštaju znatno manje.
Jedna stvar koju treba uzeti u obzir: kuhinje stvaraju masnoću i paru. Čak iu blagovaonici, te stvari migriraju. Želite neku vrstu zaštitnog stakla preko zaslona. Standardna je obloga od kaljenog stakla. Ako naručujete-samoposluživanje,PCAP mogućnost dodiradodaje možda 15-20% na cijenu, ali otvara nove funkcije.
Svjetlina okolo500-700 nitarukuje tipičnom restoranskom rasvjetom.IP54 na prednjoj površinitreba smatrati obveznim, a ne izbornim.
Dugo{0}}razmatranje troškova
Troškovi unaprijed samo su početak. Dolje je gruba usporedba. Rezultati će se razlikovati ovisno o cijenama električne energije, obrascima korištenja i tome hoće li se nešto pokvariti.
Za LCD trakasti zaslon (ekvivalent od 37 inča):stjecanje runs about$400, snaga pri dnevnom radu od 12 sati košta možda 8 USD godišnje, ovisno o cijenama, izdvojite oko 40 USD godišnje za održavanje, a zamjena pozadinskog osvjetljenja oko 4. godine dodaje dodatnih 150 USD ili tako nešto.Otprilike 800 dolara tijekom pet godina.
Za LED trakasti zaslon ekvivalentnog područja prikaza na P2.5:stjecanje runs around$900, struja košta malo više, možda 13 dolara godišnje pod istim uvjetima. Rezerve za održavanje mogu biti niže jer je LED dioda dugotrajnija. Zamjena modula obično nije potrebna unutar pet godina ako se kupi pristojna kvaliteta.Negdje oko 1050-1100$ ukupno.
LED radi oko 35% više od LCD-a tijekom pet godinau tipičnim zatvorenim scenarijima.
Matematika se mijenja za različite situacije. Dulje primjene favoriziraju LED-LCD pozadinsko osvjetljenje brže se razgrađuje nakon 5. godine, dok LED održava 70%+ svjetlinu do 8. godine. Vanjske instalacije potiskuju LCD modele visoke-svjetline na 800+ USD dok pružaju lošiju dugovječnost, čineći LED trošak-ekvivalentnim ili jeftinijim. Velike besprijekorne instalacije zahtijevaju složeno poravnanje okvira s LCD-om, a u mjerilu, jednostavniji sklop LED-a smanjuje troškove rada dovoljno da zatvori prazninu.
Što tražiti pri kupnji
Za LCD barske zaslone
Počnite sa samom pločom. Želiš znatitko ga je zapravo napravio (BOE, AUO, Innolux)i određeni broj modela. Ovo je važno jer na taj način potvrđujete da dobivate nativni panel, a ne nešto što je izrezano sa standardnog zaslona. Rezane ploče su s razlogom jeftinije.
Specifikacije svjetline mogu dovesti u zabludu. Neki proizvođači mjere u središtu ploče gdje je najsvjetlije, drugi vam daju prosjek po cijeloj površini.Pitajte koju su metodu koristili.Središnje mjerenje od 700 nita može biti samo 550 nita u kutovima.
Uzmivrsta pozadinskog osvjetljenjau pisanju jer rubno-osvijetljeno i izravno-osvijetljeno imaju različite karakteristike jednolikosti.Raspon bojatreba navesti kao postotak sRGB-a ili drugog standarda koji zapravo možete provjeriti. Nemojte samo prihvatiti "dobru reprodukciju boja" kao odgovor.
Operativne stvari su također važne:temperaturni raspon, MTBF brojke, što točno pokriva jamstvo (samo ploče? pozadinsko osvjetljenje? napajanje?). I provjerite znate li dimenzije sučelja za montažu prije nego što dizajnirate instalacijski hardver.
Za LED trakaste zaslone
Kvaliteta LED-a uvelike varira, aproizvođač čipovaje vaš prvi trag.Nationstar, Kinglight, Cree, Nichiasu imena koja želite vidjeti. Generički "-kvalitetni LED" ne znači ništa.
Ne vjerujte specifikacijama o razmaku piksela.Ponesite čeljust ako idete u inspekciju tvornice.
Brzinu osvježavanja lako možete sami provjeriti. Izvadite telefon, prebacite na usporeni-videozapis pri 240 fps i snimite prikaz. Crne trake koje se pomiču kroz sliku znače da stopa osvježavanja nije ono što su tvrdili. To traje 30 sekundi i spasilo je klijente od loših kupnji.
Mjerenja svjetline još su jedno područje u kojem proizvođači postaju kreativni. Ako trošite ozbiljan novac,na pregled donijeti baždareno brojilo. Zaslon ocijenjen na 6000 nita koji zapravo isporučuje 4500 neće ga smanjiti na izravnoj sunčevoj svjetlosti.
Neke manje očite stvari koje treba utvrditi: Jekalibracija bojauključeno u isporuku ili se dodatno naplaćuje? Što jetolerancija ravnostiizmeđu modula? (Vidljivi šavovi često dolaze od modula koji ne sjedaju savršeno u ravnini.) Koliko dugo jamčedostupnost rezervnog modula? Najmanje pet godina, jer zaslon koji ne možete popraviti je odgovornost. I uzmitepolitika mrtvih pikselau pisanom obliku sa stvarnim brojevima, a ne samo "prihvatljiva stopa prema industrijskom standardu".
Pa koji?
LCD radi bolje za:gledanje izbliza ispod 1,5 metara, tekst-teški sadržaj, standardna unutarnja rasvjeta, proračunski-projekti, instalacije manje od 3 metra ukupne duljine, dodirne-aplikacije i transportna okruženja s problemima vibracija.
LED ima više smisla za:udaljenost gledanja veća od 3 metra, video-dominantan sadržaj, okruženja s jakim ambijentalnim osvjetljenjem, bilo koja polu-vanjska ili vanjska primjena, vrhunske prezentacije robnih marki, besprijekorne serije veće od 5 metara, rad 24/7 planiran nakon 5 godina i zakrivljene ili arhitektonski kreativne instalacije.
Raspon gledanja od 1,5-3 metra sa standardnom unutarnjom rasvjetom mogao bi ići u oba smjera. Pogledajte druge faktore. Izračunajte koje su prednosti važne za određeni projekt.Kada je blizu jednake vrijednosti, LCD obično pobjeđuje na cijeniosim ako nije posebno potrebna besprijekorna duljina, vanjska svjetlina ili video utjecaj.
