Ti kvarovi imaju uzorke, a većinu je moguće dijagnosticirati za 30 minuta ili manje. Ovaj je vodič strukturiran oko toga kako rješavanje problema zapravo funkcionira: počevši od onoga što vidite na zaslonu, a zatim unatrag do uzroka. Bilo da održavatekomercijalni LCD ekraniu maloprodaji, pokretanje panela na javnim kioscima ili otklanjanje pogrešaka ugrađenog hardvera tijekom razvoja, dijagnostički postupak je isti.
Brzi pregled simptoma
Koristite ovu tablicu kao svoj prvi filter. Višestruki uzroci mogu proizvesti isti simptom, stoga ga tretirajte kao početnu smjernicu, a ne kao konačni odgovor.
| Simptom | Najvjerojatniji uzrok | Prva radnja |
|---|---|---|
| Potpuno taman ekran, bez pozadinskog osvjetljenja | Nestanak struje ili pregorjeli osigurač | Izmjerite ulazni napon na pinovima modula |
| Zaslon uključen, ali vrlo zatamnjen | Slabljenje pozadinskog osvjetljenja ili kvar LED niza | Neovisno testirajte krug pozadinskog osvjetljenja |
| Blijeda slika vidljiva samo svjetiljkom | Kvar pozadinskog osvjetljenja - sama ploča je funkcionalna | Pregledajte LED trake i pogonski krug |
| Treperenje ili treptanje zaslona | Labav trakasti kabel ili nestabilan napon napajanja | Ponovno namjestite sve konektore; provjeriti valovitost opskrbe |
| Okomite ili vodoravne linije preko zaslona | Napuknuta podloga ili greška IC-a upravljačkog programa | Vizualni pregled; zamijeniti upravljačku ploču |
| Kodirani znakovi ili znakovi koji nedostaju | Neusklađenost protokola ili pogreška firmvera | Provjerite komunikacijske postavke prema podatkovnoj tablici |
| Bijeli ekran bez sadržaja | Neuspješna inicijalizacija ili gubitak signala | Provjerite konfiguraciju protokola; potvrdite vrijeme resetiranja |
| Stalna duhovna slika ili urezana-slika | Preduga statična slika na staroj ploči | Ciklus snage; pokreni piksel-osvježi testni uzorak |
| Dodirni unos se ne registrira | Oštećen dodirni kabel ili neispravan firmware | Provjerite trakasti kabel; re-flash dodirni kontroler |
| Nasumično resetiranje ili uključivanje | Skok napona ili nedovoljan kapacitet struje | Izmjerite opskrbu osciloskopom; dodajte zaštitu od prenapona |
Što zapravo uzrokuje kvarove LCD modula?
Degradacija pozadinskog osvjetljenja
Pozadinsko osvjetljenje je najčešći kvar pojedinačne-komponente u LCD modulima. LED nizovi se postupno zatamnjuju tijekom radnog vijeka - proizvođači kvalificiraju proizvode protivJEDEC standardi ispitivanja pouzdanosti poluvodiča, a procijenjeni životni vijek značajno se razlikuje između potrošačke-klase i industrijske-ploče. Uvijek pogledajte podatkovnu tablicu vašeg određenog modula za njegov nominalni radni vijek u vašim radnim uvjetima, a ne generičku industrijsku vrijednost.
Zaslon s oslabljenim pozadinskim osvjetljenjem još uvijek prolazi električne provjere. Ploča radi - samo ne može proizvesti čitljivu sliku pri normalnom ambijentalnom svjetlu. Ako zaslon izgleda prihvatljivo u slaboj prostoriji, ali postaje gotovo nevidljiv pod jakim uredskim osvjetljenjem ili na otvorenom, pozadinsko osvjetljenje je prva stvar koju treba testirati.
⚠️ Česta greška:kompenzirajući prigušeno pozadinsko osvjetljenje guranjem svjetline na maksimum. To ubrzava trošenje LED-a i skraćuje preostali vijek trajanja već-komponente koja je u kvaru. Odabir hardvera s odgovarajućim prostorom za svjetlinu od samog početka u potpunosti izbjegava problem - pogledajte što razlikujeLCD moduli-komercijalne razineod alternativa-potrošačke kvalitete.
Problemi s konektorom i kabelom
Trakasti kabeli, zebrasti konektori i lemljeni spojevi degradiraju se pod utjecajem vibracija, toplinskih ciklusa i opetovanog savijanja. Način kvara je gotovo uvijek povremen: titranje u određenim orijentacijama, ispušteni segmenti zaslona pod vibracijama ili zaslon koji radi pri pokretanju, ali ne radi na radnoj temperaturi. Ponovno postavljanje svakog konektora prije naručivanja dijelova rješava značajan udio pritužbi na terenu bez troškova.
Stres okoline
Hladnoća usporava odgovor tekućih kristala; toplina ubrzava starenje polarizatora i raslojavanje ljepila; vlaga nagriza elektrode iznutra, proizvodeći nedostajuće segmente zaslona koji se postupno pogoršavaju tijekom tjedana. Uvijek navedite za najgore-uvjete, a ne za prosječne. Za aplikacije u zahtjevnim okruženjima,rješenja za integrirani LCD zaslon s odgovarajućim ekološkim ocjenamaisplati se procijeniti prije postavljanja, a ne nakon kvara na terenu.
⚠️ Česta greška:testirati zaslon u laboratorijskim uvjetima i pretpostaviti da će raditi isto na otvorenom, u hladnom skladištu ili u blizini izvora vlage - bez provjere da nazivna IP klasa modula i temperaturni raspon stvarno odgovaraju okruženju postavljanja.
Problemi s napajanjem i greške upravljačkog programa
Skokovi napona uzrokuju trenutno oštećenje IC drajvera. Mreškanje napajanja - AC šum na DC tračnici - uzrokuje suptilnije, kumulativno oštećenje: nasumična resetiranja, šum slike i skraćeni vijek trajanja LED-a. Konzultirajte podatkovnu tablicu svog modula za njegov maksimalni dopušteni napon valovitosti; ne postoji univerzalni prag koji se primjenjuje na sve vrste ploča.
Pogreške firmvera i neusklađenosti protokola zasebna su kategorija koja uvjerljivo oponaša kvar hardvera. Bijeli ekran ili kodirani izlaz nakon izmjene ploče ili ažuriranja softvera vrlo je često greška konfiguracije, a ne pokvarena ploča. Ova razlika je važna kadauspoređujući formate LCD i LED bar zaslona- različite tehnologije imaju različita ponašanja protokola i potpise grešaka.
Dijagnostički proces u šest-koraka
Proradite ih redom. Prestanite čim identificirate grešku - nepotrebne zamjene gube vrijeme i uvedite nove varijable.
Korak 1 - Vizualni pregled prije-uključivanja.Potražite pukotine, kondenzaciju iza ploče, izgorene tragove na PCB-u i pomaknute ili savijene vrpčaste kabele. Ako pronađete fizičku štetu, nemojte primjenjivati struju. Kratko spojena veza može uzrokovati kaskadnu štetu koja je daleko skuplja od izvorne greške.
Korak 2 - Provjerite ulazni napon.Upotrijebite multimetar za ulazne pinove za napajanje modula. Uobičajeni nazivni naponi za TFT ploče su 3,3 V, 5 V ili 12 V - provjerite svoju podatkovnu tablicu. Očitavanje više od 5% izvan specifikacije zahtijeva istragu. Za povremene kvarove, dodajte osciloskop da provjerite valovitost napajanja u odnosu na dopuštenu specifikaciju podatkovne tablice.
Korak 3 - Izolirajte pozadinsko osvjetljenje.U zamračenoj prostoriji, svjetiljkom posvijetlite površinu ploče pod kutom. Ako možete razaznati blijedu sliku, ploča je funkcionalna i samo pozadinsko osvjetljenje nije uspjelo. Ovaj pojedinačni test eliminira pola dijagnostičkog stabla u manje od 10 sekundi - i jednako dobro radiLCD zasloni bar-formatakao na standardnim pravokutnim pločama.
Korak 4 - Metodično mijenjajte kabele i ploče.Učitajte poznat-dobar testni uzorak. Zamijenite trakasti kabel provjerenom radnom jedinicom. Ako kvar slijedi kabel, kabel je problem. Ako ostane s pločom, ploča je sljedeća. Prvo zamijenite najjeftiniju, najdostupniju komponentu.
Korak 5 - Provjerite komunikacijski protokol.Bijeli ekran ili iskrivljeni izlaz nakon izmjene ploče gotovo je uvijek pogreška konfiguracije. Provjerite brzinu prijenosa (UART), SPI način rada (CPOL/CPHA) ili I2C adresu prema podatkovnoj tablici. Ovaj korak otkriva nerazmjeran udio grešaka uizložbena okruženja kioskagdje se moduli zamjenjuju na terenu, često iz nepotpune dokumentacije.
Korak 6 - Ponovi uvjete na terenu na klupi.Zaslon koji radi u laboratoriju, ali ne uspije u postavljanju, gotovo uvijek ima toplinski ili vibracijski temeljni uzrok. Konektor koji je rubni na 22 stupnja može se potpuno otvoriti na 55 stupnjeva. Primijenite kontroliranu toplinu tijekom ispitivanja na stolu - kvar koji se pojavi iznad određene temperature izravno identificira toplinsko širenje kao mehanizam.
Popraviti ili zamijeniti? Okvir za odlučivanje
Popravak ima smisla kadagreška je lokalizirana na jednu zamjenjivu komponentu - kabel, niz pozadinskog osvjetljenja, ažuriranje firmvera - modul je dio sustava u kojem pronalaženje zamjene uključuje značajne zastoje ili redizajn, a trošak popravka očito je manji od nove jedinice.
Zamjena ima više smisla kadaviše simptoma se pojavljuje istovremeno. Prigušeno pozadinsko osvjetljenje, istrošenost konektora i pojava duhova na slici pouzdani su pokazatelj kraja radnog vijeka, a ne samo jedna greška koja se može popraviti. Zamjena također ima smisla kada trenutni modul nudi bolje specifikacije - veću svjetlinu, širu radnu temperaturu, bolju zaštitu od prodora - što bi smanjilo budući teret održavanja.
Prije nego što se posvetite bilo kojem putu, prođite kroz ovih pet pitanja:
- Je li ovo prvi kvar jedinice ili je već kvarila?
- Je li greška ograničena na jednu zamjenjivu komponentu?
- Ostaje li ukupni trošak popravka - dijelova, rada i zastoja - jasno ispod troška zamjene?
- Hoće li popravljena jedinica realno izdržati preostali servisni zahtjev sustava?
- Nudi li trenutna zamjena značajno bolje specifikacije za ovu aplikaciju?
Ako tri ili više odgovora idu u korist zamjene, to je općenito jasniji put. Pregledajte cijeliasortiman proizvodailirazgovarajte sa stručnjakomo izvoru. Za kontekste maloprodaje i označavanja,prilagođene LCD konfiguracije za maloprodajne natpisečesto pružaju bolju dugoročnu-ekonomiju od izravne zamjene slično-za-slično.
Preventivno održavanje
- Kontrole zaštite okoliša:Postavite unutar raspona nazivne temperature i vlažnosti modula, koristeći najgore-uvjete za planiranje. U okruženjima visoke -vlažnosti, zatvorena kućišta s potvrđenim IP ocjenama su uvjet, a ne mjera opreza.
- Upravljanje napajanjem:Koristite regulirane izvore s hardverskom zaštitom od prenapona. Izbjegavajte kontinuirano pokretanje pozadinskog osvjetljenja pri maksimalnoj svjetlini - prilagodljiva kontrola svjetline smanjuje trošenje LED-a bez vidljivog utjecaja na upotrebljivost.
- Planirani pregledi:Mjesečno - provjerite sjedište konektora i potražite kondenzaciju. Tromjesečno - pokrenite uzorak dijagnostičkog ispitivanja i provjerite napon napajanja pod opterećenjem. Godišnje - provjerite valovitost napajanja i pregledajte optičke slojeve radi raslojavanja ili starenja polarizatora.

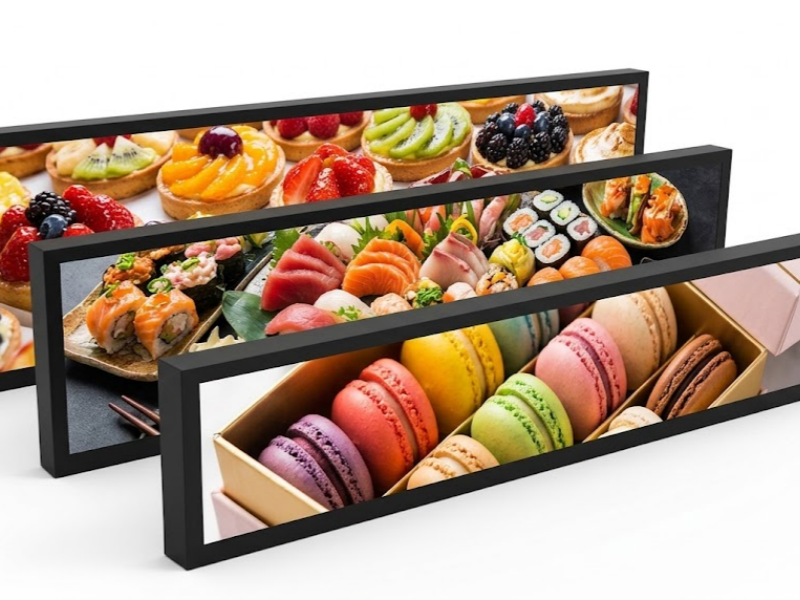

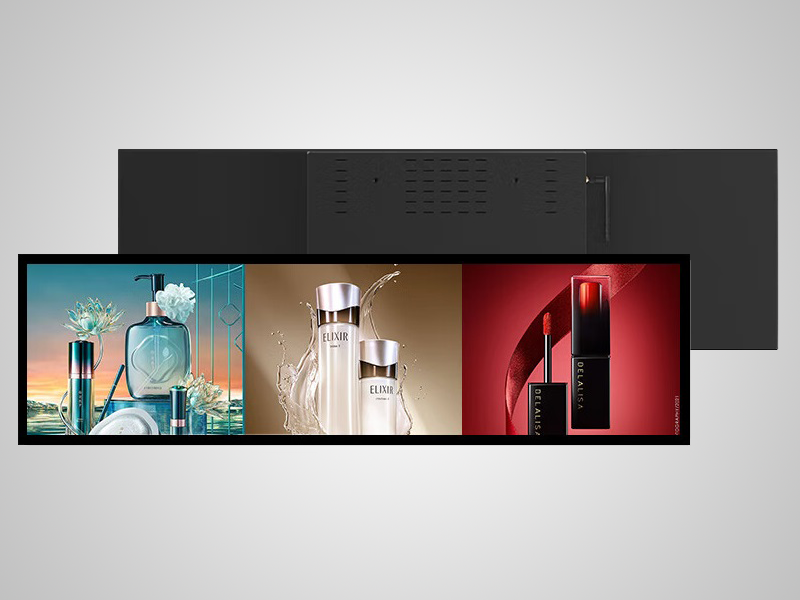

Zasamoposlužni-terminalimplementacije koje se kontinuirano izvode u-okruženjima s velikim prometom, tromjesečna je provjera najveća-vrijednost pojedinačne aktivnosti održavanja.Rastegnuti LCD zasloni koji se koriste u okruženjima supermarketasuočiti se s specifičnom izloženošću vlazi i kemikalijama za čišćenje koje standardni rasporedi održavanja možda neće u potpunosti riješiti.
Često postavljana pitanja
Moj LCD prikazuje bijeli ekran - je li ploča slomljena?
Nije nužno. Bijeli ekran češće je greška u komunikaciji ili inicijalizaciji nego fizičko oštećenje. Provjerite konfiguraciju protokola - brzinu prijenosa podataka, SPI način rada ili I2C adresu - prema podatkovnoj tablici modula. Ovo je posebno važno nakon ažuriranja firmvera ili izmjene ploče gdje postavke možda nisu ispravno prenesene.
Kako mogu znati jesu li pozadinsko osvjetljenje ili LCD zaslon otkazali?
Osvijetlite svjetiljkom površinu zaslona pod kutom u zamračenoj prostoriji. Ako vidite blijedu sliku, ploča proizvodi ispravan rezultat i samo pozadinsko osvjetljenje nije uspjelo. Nema slike ispod svjetiljke znači da je greška u ploči, upravljačkoj ploči ili putu signala između njih.
Može li se treperenje zaslona popraviti bez zamjene modula?
U većini slučajeva, da. Treperenje je najčešće uzrokovano labavim trakastim kabelom, rubnim lemljenim spojem ili pretjeranim valovima napajanja. Ponovno postavljanje konektora i provjera stabilnosti napona napajanja pod opterećenjem rješava većinu pritužbi na treperenje prije nego što je potrebna zamjena komponente.
Je li sigurno uključiti zaslon koji je bio izložen vlazi?
Ne. Pustite modul da se potpuno osuši u okruženju niske-vlažnosti prije uključivanja napajanja. Uključivanje mokrog zaslona dovodi do rizika od korozije elektroda i kratkih spojeva koji mogu trajno oštetiti ploču.
Zašto moj zaslon radi na stolu, ali ne radi na terenu?
Kvarovi samo-povremenog polja gotovo su uvijek uzrokovani toplinskim širenjem na radnoj temperaturi, povremenim-priključcima izazvanim vibracijama ili kondenzacijom tijekom pokretanja. Ponovite stvarno okruženje primjene - temperaturu, vibracije, vlažnost - tijekom testiranja na stolu. Za smjernice o odabiru hardvera koji se dosljednije nosi sa zahtjevnim uvjetima,ovaj pregled opcija-LCD zaslona visokih performansipokriva razlike u specifikacijama koje su najvažnije.
Zaključak
Kvarovi LCD modula vidljivi su kada znate što tražiti. Tamna ploča, treperenje zaslona, iskrivljeni izlaz - svaki se preslikava na popis mogućih uzroka kojim se može upravljati, a strukturirani dijagnostički proces pronalazi stvarni kvar brže od nasumične zamjene komponenti. Isti proces također vam jasno govori kada je popravak završio i zamjena je pravi odgovor.
Ako je nedavni kvar stavio novi hardver na vaš dnevni red, istražitekako se moderni komercijalni LCD zasloni uspoređuju s tradicionalnim opcijama prikaza, iliposlati upitkako bismo razgovarali o vašim posebnim zahtjevima za prijavu.
