ESL stope osvježavanja i performanse zaslona

Temeljno ograničenje

Elektroničke naljepnice na policama djeluju pod fizičkim ograničenjima koje nikakva količina marketinga ne može prikriti:elektroforetske čestice se kreću kroz viskoznu tekućinu, a viskozna tekućina opire se gibanju. Nikakvo ažuriranje softvera to neće popraviti.

Uobičajena stopa osvježavanja ESL-a-300ms do 2000msza ažuriranje preko cijelog zaslona-proizlazi izravno iz vremena potrebnog da nabijeni titan dioksid i čestice čađe migriraju kroz ugljikovodično otapalo pod primijenjenim električnim poljem. Čestice se susreću sa silama otpora (Stokesov otpor, ako želite tehnički izraz, matematika iza toga manje je važna od praktičnog učinka: čestice se usporavaju u gustoj tekućini). Oni elektrostatski djeluju sa susjednim česticama. Oni prianjaju na stijenke kapsule nakon duljeg odmora.

Svaka milisekunda vremena osvježavanja odražava stvarne molekularne -događaje koji se događaju unutar milijuna mikrokapsula istovremeno. Oni koji dolaze iz LCD ili OLED pozadine trebali bi u potpunosti napustiti taj mentalni model. Ovo nisu zasloni koji "skeniraju" piksele elektronima. To su elektrokemijski sustavi koji fizički premještaju materiju.

Pokretački valni oblici: gdje se inženjerstvo susreće s elektrokemijom

Thevalni oblik pokretanjagdje su napori optimizacije najintenzivnije koncentrirani. To je naponski-vremenski slijed koji mora postići četiri cilja istovremeno: izbrisati prethodnu sliku, aktivirati spore čestice, uspostaviti referentnu sivu nijansu i napisati novu sliku-, a sve to uz smanjenje potrošnje energije, dvostrukih artefakata i ukupnog trajanja osvježavanja.

Brisanjedolazi na prvo mjesto. Zaslon dovodi sve piksele u jednolično optičko stanje, obično bijelo. Zašto se truditi? Budući da EPD čestice pokazuju ponašanje-ovisno o putu. Piksel koji prelazi iz crne u sivu slijedi drugačiju putanju od one koja prelazi iz bijele u sivu. To je postalo očito tijekom ranih implementacija kada su se korisnici žalili na nedosljedno prikazivanje u sivim tonovima. Brisanje prisiljava sve piksele na zajedničku početnu točku, eliminirajući ovisnost o početnim uvjetima.

Aktivacijaslijedi-visoko{1}}izmjenični napon (±15V na 50-100Hz) koji oscilira čestice između optičkih ekstrema. Ovaj proces trese labave čestice koje su se udobno smjestile. Čestice koje su ostale nepomične razvijaju povećanu površinsku adheziju na stijenke kapsule i susjedne čestice. Testiranje otkriva optimalno trajanje aktivacije analizirajući točku infleksije krivulje svjetline-prema-vremenu - točan trenutak kada pokretljivost čestica dostiže maksimalnu osjetljivost. Idite kraće i trome čestice će ostati iza vas. Idite dulje i energija se gubi uzalud.

Zatim dolazireferentna ustanova u sivim tonovima. Zaslon stvara ravnomjerno referentno stanje bijele boje jer točnost EPD sivih tonova kritično ovisi o početku od poznate optičke osnovne linije. Naime, umetanje kratkog intervala nultog-napona nakon ove faze poboljšava kasniju konzistentnost sivih tonova. Česticama je potreban trenutak da se stabiliziraju prije nego što se od njih zatraži da pogode točne međupoložaje.

Konačno,pisanje slika. Specifični naponi i trajanja-piksela tjeraju čestice na ciljne položaje. Sivi tonovi od 16 - razina zahtijevaju preciznu kontrolu vertikalne distribucije čestica unutar svake mikrokapsule - čestice na gornjoj površini proizvode bijelu, na dnu proizvode crnu, a međupozicije proizvode sive.

Guranje prema 300 ms

Koliko brzo ESL sustavi zapravo mogu ići? Pokazala se agresivna optimizacija valnog oblikaSmanjenje od 180msu trajanju faze aktivacije iSmanjenje od 120msu referentnoj fazi sivih tonova. Ovi dobici dolaze iz nekoliko tehnika usavršenih tijekom višestrukih ciklusa implementacije.

Analiza točke infleksijeomogućuje praćenje optičkog-vremenskog odgovora umjesto korištenja fiksnih vremena aktivacije.Smanjenje promjene polaritetabitno jer obrnuti polaritet napona stvara skokove struje i gubi energiju-operacije sekvenciranja da bi se ti prijelazi sveli na minimum. Istrateško umetanje intervala od 0Viskorištava zamah čestica, dopuštajući nastavak migracije bez utroška energije.

Čini se da je teoretski minimum za trenutnu-generaciju EPD materijala približno200 msza prihvatljivu kvalitetu slike. Neki su paneli gurnuti na 180 ms u kontroliranim uvjetima, ali degradacija kvalitete postaje primjetna. Probijanje ove barijere zahtijevat će inovaciju materijala, a ne pamet u valnim oblicima.

Načini osvježavanja: Trilema o brzini-kvaliteti-duhovima

Svako osvježavanje ESL-a uključuje neizbježan tro-kompromis. Nijedan inženjering ne može mu pobjeći; čovjek može samo birati koje će kompromise prihvatiti. Iskustvo implementacije u maloprodajnim okruženjima mješovitom robom, elektronikom i ljekarnama dovelo je do snažnih zaključaka o tome kada koristiti svaki način.

Globalno osvježavanje (GC16 način)

Ovo je potpuno resetiranje-750-2000 mscrno-bijelog-crnog bljeskanja koje tjera svaku česticu kroz potpune cikluse migracije. Izgleda dramatično, korisnici ponekad pitaju jesu li naljepnice neispravne, ali to je jedini način koji u potpunosti eliminira akumulirane pozicione pogreške.

Globalno osvježavanje potrebno je nakon produženih sekvenci djelomičnog osvježavanja, kada se prikazuju slike visoke-vjernosti ili kada duhovi postanu vizualno neprihvatljivi. Jedan lanac trgovina u početku se opirao "ružnom bljeskanju" i pokušao pokrenuti čista djelomična ažuriranja. Tri tjedna kasnije, njihove promotivne naljepnice bile su gotovo nečitljive. Sada pokreću globalno osvježavanje svake večeri tijekom neradnog vremena.

Djelomično osvježi

Djelomično osvježavanje ažurira samo piksele koji se razlikuju između okvira, dovršavajući250-500 ms. Ušteda vremena je znatna-pokazuju mjerenja70% smanjenje snagena uobičajenim ažuriranjima cijena-ali kompromis postoji.

Nepromijenjeni pikseli ne primaju pogonski napon. Njihove se čestice postupno talože u sve stabilnije konfiguracije. Stabilan zvuči dobro dok se ne shvati da stabilan znači i nepokretan. Nakon 5-10 djelomičnih ciklusa osvježavanja, dvostruki artefakti postaju vidljivi. Taj se prag razlikuje ovisno o proizvođaču; neki paneli toleriraju 15 ciklusa, drugi pokazuju probleme nakon 6. Jedini pouzdani pristup je disciplinirano periodično interspersion globalno osvježavanje.

Brzo osvježavanje (DU način)

Način izravnog ažuriranjau potpunosti žrtvuje mogućnost sivih tonova. Svaki piksel je binarni-crn ili bijel, ništa između. Ovo omogućuje120-250 msažurira se jednim bljeskom, ali rubovi teksta izgledaju kao aliasi i slike ne dolaze u obzir.

Za-ekonomske ESL aplikacije koje prikazuju numeričke znakove, DU način često predstavlja najbolju točku. Usporedni--test u trgovini potrošačke elektronike otkrio je da kupci ne mogu razlikovati DU-renderirane cijene od GC16 renderiranih cijena na normalnoj udaljenosti gledanja. Uštede energije bile su značajne.

A2 način animacije

Na80-120 ms, način rada A2 približava se brzinama osvježavanja-osposobljenih za video. Korišten je za demonstracije proizvoda i interaktivne aplikacije kioska.

Ali kompromisi su ozbiljni. Duhovi se brzo nakupljaju. Kontrast se smanjuje. Fini detalji nestaju nakon nekoliko ciklusa. Jedan je klijent želio animirani promotivni sadržaj na naljepnicama na policama-što je tehnički moguće s A2, ali degradacija kvalitete slike nakon 30 sekundi učinila ga je nepraktičnim. Ovaj način rada postoji za unos olovkom i kratke demonstracije, a ne za produkcijsku implementaciju ESL-a.

Odabir pravog načina rada

Kako odabrati? Iskreno, vrsta sadržaja obično odlučuje za vas. Fotografske slike zahtijevaju GC16; brojevi cijene mogu koristiti DU. Učestalost ažuriranja mijenja ravnotežu-rijetka ažuriranja favoriziraju kvalitetu, česta ažuriranja favoriziraju brzinu. I bez obzira na primarni način, globalno osvježavanje mora se dogoditi u definiranim intervalima. Ne možete pobjeći problemu nakupljanja duhova.

Parametri izvedbe zaslona

Omjer kontrasta

EPD omjeri kontrasta obično se kreću od8:1 do 15:1, s vrhunskim pločama koje dosežu20:1. Usporedba s LCD specifikacijama (1000:1+) dovodi u zabludu.

EPD kontrast mjeri se pod ambijentalnim osvjetljenjem-stvarnim uvjetima u kojima kupci čitaju oznake na policama. LCD kontrast pada pod jakim ambijentalnim osvjetljenjem; EPD kontrast se poboljšava. Mjerenja ESL čitljivosti u okruženjima trgovina s 800+ lux rasvjetom iznad glave pokazuju da su obližnji LCD zasloni potpuno isprani.

Skeneri crtičnog koda trebaju negdje u bliziniKontrast 6:1za pouzdano čitanje-testirali smo ovo na više modela skenera. Svaki komercijalni ESL koji smo izmjerili lako uklanja ovu traku, što znači da laserski skeneri mogu čitati crtične kodove izravno s elektroničkog zaslona bez problema.

Rezolucija i gustoća piksela

ESL gustoća piksela (100-150 DPI) odražava namjeran inženjerski odabir, a ne tehnološko ograničenje. Veća razlučivost zahtijeva više piksela, a svaki zahtijeva pojedinačnu vožnju-što povećava vrijeme osvježavanja, potrošnju energije i cijenu komponenti.

Neki su klijenti zatražili 200+ DPI zaslone. Na pitanje o udaljenosti gledanja, odgovor je uvijek bio veći od 50 cm. Na toj udaljenosti 100 DPI osigurava odgovarajuću čitljivost teksta. Pre-određivanje rezolucije troši resurse bez vidljive koristi.

Mogućnost boja

Standardni crno-i-ESLostaje radni konj: najbrže osvježavanje (300 ms), najmanja snaga, najveća pouzdanost. Učinkovito obrađuje 90% aplikacija za prikaz cijena.

Četiri{0}}sustava bojapomoću tehnologije E Ink Spectra 3100 omogućuju simultani prikaz crno/bijelo/crveno/žuto. Korisno za naglašene boje-specifične marke, ali vremena osvježavanja su još dulja.

Pune-ploče u bojipomoću tehnologije ACeP Gallery može proizvesti fotografske slike. Cijan-magenta-žuti-bijeli sustav čestica doista je impresivan-često se pretpostavlja da su fotografije proizvoda prikazane na ovim pločama ispisane. Ali1500ms+ vremena osvježavanjaa značajno viši troškovi ograničavaju primjenu na vrhunske slučajeve upotrebe gdje vizualni učinak opravdava trošak.

Kad je riječ o boji, uvijek se postavlja pitanje opravdava li dodatna vrijednost informacija potrebno vrijeme za osvježavanje, snagu i jediničnu cijenu. Devet puta od deset, monokromatski obavi posao.

Ghosting: Trajni artefakt

Ghosting nije nedostatak koji treba ukloniti. To je intrinzična karakteristika elektroforetske tehnologije koja zahtijeva upravljanje.Svatko tko obećava EPD performanse-bez duhova ili lažno predstavlja tehnologiju ili prodaje ploče koje se dovoljno sporo osvježavaju da sakriju problem.

Odakle dolazi ghosting

Tri mehanizma doprinose.Nepotpuna migracija čestica-čestice ne uspijevaju doseći željene položaje zbog nedovoljnog trajanja vožnje ili napona.Distribucija zaostalog naboja-neravnomjerno nakupljanje naboja na stijenkama kapsule koje utječe na naknadno kretanje čestica. Ihistereza prianjanja čestica-čestice koje su ostale nepomične razvijaju povećanu površinsku adheziju.

Znatno je vremena potrošeno na karakteriziranje ghosting ponašanja kod različitih proizvođača ploča. Varijacije su značajne; neki paneli vidljivo se pojavljuju nakon 5 djelomičnih ažuriranja, dok drugi toleriraju 12-15.

Čimbenici okoliša pogoršavaju situaciju

Temperaturabitno bitno. Viskoznost otapala povećava se na niskim temperaturama, ometajući kretanje čestica i pogoršavajući pojavu duhova. Ispod 10 stupnjeva potrebno je produljenje vremena osvježavanja ili se moraju prihvatiti vidljivi artefakti. Ispod 0 stupnjeva standardne ploče postaju problematične-uočeni su potpuno nečitljivi zasloni u rashladnim kutijama koje koriste ploče koje nisu namijenjene za rad na hladnom.

Napon baterijetakođer utječe na duhove. Istrošene baterije daju smanjeni pogonski napon, uzrokujući nepotpunu migraciju čestica. Jedan klijent ljekarne doživio je tajanstvene probleme s pojavom duhova za koje se pokazalo da su baterije u nizu naljepnica otkazale. ESL sustavi trebali bi primijeniti otkrivanje niske-baterije s upozorenjima o preventivnom održavanju.

Osvježi povijestspaja sve. Piksel koji više puta prikazuje isti sadržaj razvija sve postojanije konfiguracije čestica. Statički sadržaj postaje duhoviti brže od dinamičkog sadržaja-što je kontraintuitivno dok se ne shvati mehanizam prianjanja.

Upravljanje ghostingom u praksi

Periodično globalno osvježavanjeostaje primarno ublažavanje. Tipična preporuka je obavezno osvježavanje cijelog-zaslona nakon svakih 5-10 djelomičnih ažuriranja, iako optimalni interval ovisi o ploči i radnim uvjetima.

Temperaturno{0}}kompenzirane tablice pretraživanjapomoć u promjenjivim okruženjima. Parametri vožnje pohranjeni u LUT-ovima indeksirani temperaturom automatski produljuju trajanje valnog oblika na niskim temperaturama. Mjerenja pokazuju40% smanjenje pojave duhovapomoću dobro-podešene temperaturne kompenzacije u odnosu na fiksne parametre.

Kompenzacija povijesnog okviraje sofisticiranije-prilagođavanje trenutnih valnih oblika na temelju povijesti osvježavanja-piksela kako bi se kompenzirala akumulirana pristranost položaja. Ne podržavaju svi ESL kontroleri ovo, ali čini mjerljivu razliku na pločama koje su bile u uporabi mjesecima.

Dizajn sadržajatakođer je važno. Bijele pozadine s crnim tekstom proizvode manje vidljive duhove nego inverzne sheme boja. ESL predlošci trebaju biti dizajnirani imajući na umu značajke duhova-izbjegavajte velika puna crna područja koja će očito biti duhovi, preferirajte bijele pozadine.

Performanse-osvježavanja razine sustava

Pojedinačno vrijeme osvježavanja ESL-a samo je jedna komponenta latencije ažuriranja sustava. Za implementacije s tisućama oznaka, mrežna arhitektura dominira ukupnim vremenom ažuriranja. Neki su klijenti opsjednuti poboljšanjima osvježavanja panela od 50 ms dok ignoriraju mrežna uska grla koja dodaju 30 sekundi njihovim ciklusima ažuriranja.

Komunikacijski protokoli

Vlasnički RF sustavi ispod 1 GHznude maksimalno područje pokrivenosti i prodor u zgradu. Komunikacijski raspon-do-naljepnice prelazi 25 metara, što je važno u-maloprodajnim okruženjima s velikim-otiskom. Ograničenja propusnosti ograničavaju kapacitet istovremenog ažuriranja, ali za tipične maloprodajne obrasce ažuriranja to rijetko postaje usko grlo.

Bluetooth Low Energy s PAwR(Periodično oglašavanje s odgovorima, dodano u BLE 5.4) omogućuje standardiziranu dvosmjernu komunikaciju s velikim brojem uređaja. Jedna pristupna točka teoretski može adresirati32.640 etiketa-128 grupa puta 255 oznaka po grupi. Interval periodičnog oglašavanja određuje kašnjenje sustava; kraći intervali omogućuju brži odgovor uz veću cijenu energije. BLE sustavi su postavljeni s intervalima od 1 sekunde za vremenski osjetljive aplikacije i intervalima od 10 sekundi za rutinsko ažuriranje cijena.

Topologija mrežeslijedi zvjezdasti uzorak s centraliziranim pristupnicima. Svaki pristupnik pokriva definiranu zonu; pokrivenost koja se preklapa osigurava zalihost. Velike maloprodajne implementacije zahtijevaju pažljivo planiranje RF kanala-jedna implementacija gdje su dva pristupnika na susjednim kanalima stvarala uzorke smetnji i uzrokovala gubitak paketa od 15%.

Stvarna-svjetska propusnost

U proizvodnim sustavima,3000 ažuriranja naljepnica u 5 minutakroz jedan gateway je dosljedno moguće. Kraj-do-kraja kašnjenja od naredbe poslužitelja za prikaz dovršetka3-10 sekundiovisno o opterećenju mreže i zahtjevima za ponovni pokušaj.

Kritičan uvid iz iskustva implementacije: za tipične scenarije maloprodajnog ažuriranja gdje se promjene cijena šire na tisuće oznaka, performanse-mreže na razini sustava ograničavaju ukupno vrijeme ažuriranja, a ne brzinu osvježavanja pojedinačne oznake. Optimiziranje pojedinačnih stopa osvježavanja ispod 500 ms daje smanjene povrate kada mrežno širenje zahtijeva sekunde.

Potrošnja energije i trajanje baterije

EPD potrošnja energije javlja se gotovo isključivo tijekom događaja osvježavanja. Struja mirovanja je zanemariva-izmjereni su mikroamperi. Ovaj profil omogućujeviše{0}}godišnji vijek trajanja baterijeiz okruglih ćelija, što ostaje jedan od najjačih argumenata za ESL-temeljen ESL.

Što troši snagu

Broj pikselaima linearni odnos-veći zasloni troše proporcionalno više.Dubina sivih tonovavažno jer GC16 sa 16 razina zahtijeva složenije valne oblike od binarnog DU načina.Odabir načina osvježavanjaima veliki utjecaj; globalno osvježavanje troši 2-3× snagu djelomičnog osvježavanja. Itemperaturautječe na potrošnju energije jer hladna okruženja zahtijevaju duže valne oblike.

Trajanje baterije u praksi

ZaCR2450 litijske dugmaste ćelijes približno 600 mAh kapaciteta, opažene performanse su sljedeće:

Ove projekcije pretpostavljaju rad na sobnoj temperaturi. Prijave za hladno skladištenje-odjeljci za hlađenje i zamrzavanje-doživljavaju ubrzano pražnjenje baterije zbog povećane snage osvježavanja i smanjenog kapaciteta baterije na niskim temperaturama. Oznaka s rokom trajanja od 5 godina na sobnoj temperaturi može trajati 2 godine u rashladnoj kutiji.

Svako osvježenje troši ograničeni kapacitet baterije. Jedan je klijent želio animirane cjenovne promocije koje su se odvijale neprekidno-baterije su trajale tri tjedna. Arhitekti sustava moraju definirati zahtjeve za učestalošću ažuriranja prije odabira hardvera. Oznaka koja zahtijeva ažuriranje svakih sat vremena treba drugačiju arhitekturu baterije od one koja se ažurira dnevno.

Učinci temperature na izvedbu

Temperatura utječe na performanse ESL-a kroz više mehanizama, što ga čininajvažnija varijabla okoliša. To se više puta pokazalo u implementacijama u-maloprodajnim podovima s kontroliranom klimom, rashladnim kutijama, odjelima za smrznutu hranu i primjenama na otvorenom.

Viskoznost otapala

Ovo ulazi u neku kemiju, ali kratka verzija: EPD otapalo postaje gušće kada je hladno. Odnos otprilike slijediArrheniusova krivulja-ne ulazeći preduboko u termodinamiku, važno je da je učinak eksponencijalan, a ne linearan.

Na25 stupnjeva(referentni uvjet), čestice pokazuju nominalnu mobilnost. Na0 stupnjeva, viskoznost se otprilike udvostručuje, prepolovljujući brzinu čestica. Na-20 stupnjeva, viskoznost se povećava približno 4x, zahtijevajući proporcionalno produljena trajanja valnog oblika. Matematika to prilično dobro predviđa, iako-rezultati u stvarnom svijetu ponekad variraju ovisno o specifičnoj formulaciji otapala koju koristi svaki proizvođač.

Testiranje tvrdnji jednog proizvođača o "širokoj temperaturi" radom njegovih panela na -15 stupnjeva otkrilo je vrijeme osvježavanja produljeno s 400 ms na 1100 ms. Paneli su radili, ali specifikacije su implicirale mnogo bolje performanse na hladnom.

Klasifikacije radnog raspona

Standardne pločepokrivanje od 0 stupnjeva do 40 stupnjeva s osnovnim performansama.Ploče proširenog rasponarukovati -10 stupnjeva do 50 stupnjeva s umjerenom kompenzacijom valnog oblika.Široke temperaturne ploče-potrebno za zamrzivače-radi od -25 stupnjeva do 60 stupnjeva pomoću specijaliziranih laminatnih materijala za prednju površinu, integriranog senzora temperature i prilagodljivog odabira valnog oblika. Praviploče za zamrzivač-optimizirani za -30 stupnjeva do 10 stupnjeva postoje, ali zahtijevaju vrhunske cijene.

Temperaturna kompenzacija

Širok-temperaturni ESL uključuje-senzore temperature na čipu, više skupova parametara valnog oblika pohranjenih u memoriji i automatski odabir parametra na temelju izmjerene temperature. Produljeno trajanje valnog oblika za hladni rad i smanjene promjene napona za rad na visokim-temperaturama.

Slabost performansi za-rad na širokoj temperaturi nije-trivijalna. Mjerenja pokazuju vremena osvježavanja pri ekstremnim temperaturamadvostruko prema trostrukoučinkovitost sobne{0}}temperature. Klijenti koji postavljaju u rashlađenim okruženjima to moraju uzeti u obzir u svojim proračunima vremena ažuriranja.

Gdje se ESL zahtjevi razlikuju NOVI ODJELJAK

Generička "maloprodajna ESL" specifikacija pokriva možda 60% implementacija-u stvarnom svijetu. Preostalih 40% uključuje specijalizirane zahtjeve koji se pojavljuju samo prilikom ispitivanja specifičnih vertikalnih tržišta. Ono što funkcionira u trgovini potrošačke elektronike spektakularno ne uspijeva u skladištu smrznute hrane. Sljedeći odjeljci dokumentiraju iskustva implementacije u industrijama u kojima se standardne ESL pretpostavke ruše.

Svježa hrana i namirnice: dinamičke cijene susreću kvarljive zalihe

Maloprodaja svježe hrane predstavlja najzahtjevniju ESL primjenu iz jednostavnog razloga: vrijednost proizvoda kontinuirano opada dok je izložen. Odrezak koji košta 15 $/lb u ponedjeljak ujutro mogao bi vrijediti 7 $/lb do srijede navečer ako nije prodan. Tradicionalne papirnate naljepnice ne mogu obuhvatiti ovu krivulju vrijednosti. ESL može-ali zahtjevi implementacije znatno se razlikuju od standardnih cijena namirnica.

Dinamičko smanjenje cijenazahtijeva učestalost ažuriranja koja bi ispraznila standardne ESL baterije unutar nekoliko mjeseci. Odjel svježe hrane koji ima četiri ažuriranja cijena dnevno-jutarnje zalihe, podnevna prilagodba, večernje sniženje, noćno resetiranje-troši bateriju 4x brže od centralne-naljepnice trgovine koja se ažurira jednom tjedno. Odabir kemije baterija pomiče se sa standardnih CR2450 okruglih ćelija prema ćelijama većeg-kapaciteta litij tionil klorida ili punjivim opcijama s induktivnim stanicama za punjenje ugrađenim u police.

Prikaz datuma istekadodaje zahtjeve za gustoću informacija. Jednostavna oznaka cijene treba možda 50 znakova. Oznaka svježe hrane koja prikazuje cijenu, jediničnu cijenu, datum pakiranja, prodati-po datumu i upotrijebiti-po datumu treba 150+ znakova u čitljivoj veličini fonta. Zaslon se u skladu s tim povećava - oznake od 2,9" i 4,2" postaju standardne gdje je 2,13" dovoljno za središnju trgovinu.

Odjel svježih morskih plodova jednog lanca trgovine primijenio je 4,2" tro{1}}ESL u boji s integriranim NFC-om za interakciju s pametnim telefonom korisnika. Crvena naglašena boja ističe artikle koji se približavaju prodaji-po datumima s automatskim progresivnim smanjenjem cijena: 15% popusta na preostalih 48 sati, 30% na 24 sata, 50% na 12 sati. Pozadinska integracija zahtijeva stvarno-vrijeme povezivost sustava upravljanja zalihama{12}}ESL infrastruktura je u biti postala dio sustava smanjenja zaliha, a ne samo alat za smanjenje cijena od 23% u pilot odjelu plaćenom za cjelokupnu implementaciju u sedam mjeseci.

Hladna okruženjauvesti temperaturne komplikacije o kojima smo ranije govorili. Hladnjaci za mlijeko koji rade na 4 stupnja uzrokuju osjetno usporavanje osvježavanja. Mesni slučajevi na 2 stupnja su gori. Kutije za smrznutu hranu na -18 stupnjeva zahtijevaju specijalizirane ploče za široku temperaturu koje koštaju 40-60% više od standardnih jedinica. Jedan trgovac smrznutom hranom u početku je postavio standardne ploče u svoj dio sladoleda; naljepnice su postale nečitljive u roku od tjedan dana zbog nakupljanja duhova zbog neadekvatnog osvježavanja na radnoj temperaturi.

Gradijent temperature unutar rashladnih kutija stvara dodatnu složenost. Sustavi zračnih zavjesa proizvode temperaturne varijacije od 8-12 stupnjeva između prednjeg ruba (toplije, u blizini miješanja okolnog zraka) i stražnjeg (hladnije, u blizini isparivača). Naljepnice na prednjoj strani kutije za mlijeko mogu raditi pod kutom od 8 stupnjeva, dok naljepnice na stražnjoj strani rade pod kutom od 2 stupnja -što je dovoljno različito da zahtijeva različito vrijeme valnog oblika. Sofisticirana implementacija implementira senzor temperature po oznaci s individualiziranim parametrima osvježavanja.

Praćenje kvarljivih zalihaintegracija predstavlja sljedeću evoluciju. Kada se ESL sustavi dvosmjerno povežu s upravljanjem inventarom, naljepnica postaje senzor, ali i zaslon. Otkrivanje-pomanjkanja zaliha-prepoznavanje kada je pozicija na polici prazna na temelju nedostatka prodajne aktivnosti-omogućuje automatska upozorenja o nadopunjavanju. Jedan proizvodni odjel smanjio je--incidente sa zalihama za 34% pomoću ESL-integriranog nadzora inventara koji je označavao pozicije bez prodajne aktivnosti dulje od 4 sata tijekom vršnih razdoblja.

Skladišna i industrijska logistika: skala mijenja sve

ESL implementacije industrijskih skladišta rade pod ograničenjima s kojima se arhitekti maloprodajnih sustava rijetko susreću. Trgovina mješovitom robom može imati 15.000 SKU-ova na 40.000 četvornih stopa. Distribucijski centar koji opslužuje taj lanac mješovitom robom ima 50000+ SKU-ova na 500.000 četvornih stopa s visinom stropa od 40 stopa. Modeli RF propagacije koji rade u maloprodajnom okruženju od 12-stopa stropa potpuno otkazuju u skladištu s čeličnim regalima koji se protežu do 35 stopa.

Identifikacija mjesta spremnikazahtijeva drugačije prioritete prikaza od maloprodajnih cijena. Dominantna informacija nije cijena-već šifra lokacije, SKU i količina. Skladišni ESL predlošci obično prikazuju identifikatore lokacija u fontovima veličine 48-točaka ili većim koji se mogu čitati s 3+ metara, omogućujući operaterima viličara i radnicima na skupljanju-pakira da identificiraju lokacije bez približavanja kanti. Zahtjevi za omjerom kontrasta su pooštreni jer se gledanje odvija pod promjenjivom industrijskom rasvjetom-neki prolazi pod izravnim rasvjetnim elementima na 1500+ luksa, drugi u sjeni na 200 luksa.

Pick{0}}to-integracijaproširuje ESL izvan pasivnog prikaza u aktivno vođenje tijeka rada. LED indikatori integrirani sa zaslonima na e-papiru bljeskaju kako bi usmjerili radnike da odaberu lokaciju. EPD pokazuje što odabrati; LED pokazuje gdje odabrati. Kombinirani sustavi smanjuju stope pogrešaka odabira s uobičajenih raspona od 0,5-1% na 0,1% ili više. Pomaci proračuna energije-LED indikator tijekom operacija skupljanja troši više energije nego ciklus osvježavanja e-papira. Arhitekture baterija prilagođavaju se u skladu s tim, često prelazeći na AA litijske ćelije ili žičano napajanje za mjesta visoke aktivnosti.

Visoko{0}}okruženje regalastres RF komunikacijskih sustava. Metalni regali stvaraju višestruke smetnje. Visoki prolazi stvaraju zone sjene. Jedan pristupnik koji pokriva 25 metara u maloprodaji može pokriti samo 8-10 metara u gustom okruženju skladišta. Gustoća pristupnika povećava se 3-4 puta u usporedbi s maloprodajnim implementacijama za ekvivalentnu pokrivenost. Neke implementacije u skladištima pokreću hibridne mreže ispod 1 GHz za prodor u gusta područja regala, WiFi za otvorena područja prikazivanja, s međuprogramom koji objedinjuje komunikacijski sloj.

Mobilni zasloni montirani-na viličarpredstavljaju skladišnu ESL varijantu u nastajanju. Umjesto fiksnih naljepnica na policama, zasloni se montiraju na stupove viličara i primaju-upute za komisioniranje u stvarnom vremenu dok se operateri kreću skladištem. Ovi uređaji kontinuirano ažuriraju-lokaciju, količinu, sljedeće odredište-zahtijevajući arhitekturu napajanja koja se potpuno razlikuje od statičnih oznaka na policama. Ožičeno napajanje iz električnog sustava viličara je standardno; rad na baterije nije održiv za kontinuirano-ažuriranje aplikacija.

Automatizacija brojanja inventarakoristi dvosmjernu ESL komunikaciju. RFID integracija omogućuje automatsko brojanje ciklusa-proizvodi označeni RFID-om prolaze pored ESL jedinica opremljenih RFID čitačima, a ažuriranje inventara bez ručnog skeniranja. Implementacija distribucijskog centra smanjila je rad na fizičkom inventaru za 60% korištenjem ESL-integriranog RFID ciklusa brojanja koji je održavao trajnu točnost inventara iznad 99%.

Ocjene za surovo okruženjestvar u industrijskim kontekstima. IP54 otpornost na prašinu i prskanje je osnova za skladišni ESL; IP65 postaje neophodan u okruženjima s postupcima čišćenja ispiranjem. Kemijska otpornost je važna u objektima koji rukuju otapalima ili sredstvima za čišćenje. Jedno skladište automobilskih dijelova zahtijevalo je naljepnice otporne na tekućinu za kočnice i izlaganje tekućini za prijenos-standardna ESL kućišta razgradila su se u roku od nekoliko mjeseci. Specijalizirana kućišta s polikarbonatnim-kućištima otpornim na kemikalije dodala su 35% jediničnoj cijeni, ali su se pokazala ključnom za dugotrajnost primjene.

Zdravstvo i farmacija: o točnosti nema-pregovaranja

Pharmacy ESL implementacije suočavaju se s regulatornim zahtjevima kojih nema u konvencionalnoj maloprodaji. Pogreška u određivanju cijene u trgovini mješovitom robom znači pritužbe kupaca i moguću pravnu izloženost prema zakonima o točnosti cijena. Pogreška u označavanju lijeka u ljekarni može značiti štetu ili smrt pacijenta. Profil rizika iz temelja mijenja prioritete dizajna sustava.

Prikaz identifikacije lijekazahtijeva gustoću informacija iznad tipičnog maloprodajnog ESL-a. Naljepnica na polici ljekarne mora sadržavati: naziv lijeka (brand i generički), jačinu, oblik doziranja, NDC broj, cijenu, jediničnu cijenu, proizvođača i često zahtjeve za skladištenje. Postavljanje ovoga na oznaku od 2,13" zahtijeva pažljivu tipografiju-ili češće, postavljanje 2,9" ili većih zaslona. Neke ljekarne koriste naljepnice od 4,2" s QR kodovima koji vode do potpunih informacija o receptu.

Provjera točnosti crtičnog kodapostaje kritičan. Ljekarničko osoblje skenira lijekove više puta tijekom radnih procesa izdavanja-primanje, odlaganje na police, izvlačenje, provjera, izdavanje. ESL-prikazani crtični kod mora se ispravno skenirati u svakom koraku. Ovo pooštrava zahtjeve omjera kontrasta iznad minimalnih maloprodajnih vrijednosti. Testiranje opreme za skeniranje u ljekarnama otkriva da stariji ljekarnički skeneri za provjeru-neki još uvijek koriste CCD tehnologiju umjesto modernih laserskih ili slikovnih skenera-zahtijevaju kontrast 10:1 ili bolji za pouzdana očitanja. Odabir panela mora uzeti u obzir najgori{11}}opremu za skeniranje u instaliranoj bazi.

Područja kontroliranih tvariuvesti fizičke sigurnosne zahtjeve. Lijekovi iz Priloga II-V zahtijevaju sigurno skladištenje s pristupnim zapisima. ESL u ormarićima s kontroliranim tvarima mora se integrirati sa sustavima kontrole pristupa ormarićima-prikazujući indikatore ograničenog pristupa, bilježeći koje su oznake bile vidljive tijekom svakog otvaranja ormarića, potencijalno onemogućujući prikaz tijekom pokušaja neovlaštenog pristupa. Jedna bolnička ljekarna integrirala je ESL sa svojim sustavom za upravljanje kontroliranim tvarima za prikaz broja-inventara u stvarnom vremenu koji se automatski ažurira kako se lijekovi izdaju, eliminirajući ručno usklađivanje brojanja.

Skladištenje lijekova u hladnjakukombinira zahtjeve farmaceutske točnosti s izazovima temperature-hladnog lanca. Cjepiva, inzulin i određeni biološki lijekovi zahtijevaju skladištenje između 2-8 stupnjeva. Široke-temperaturne ESL ploče su obavezne. Neke aplikacije za hladnjače u ljekarnama zahtijevaju bilježenje temperature s ESL-integriranim senzorima koji prikazuju trenutnu temperaturu uz podatke o lijeku, pružajući vizualnu provjeru da su uvjeti skladištenja unutar specifikacije bez potrebe da osoblje provjerava zasebnu opremu za nadzor.

Rad bolničke ljekarnedodati složenost izvan maloprodajne ljekarne. Kolica za lijekove, automatizirani ormarići za izdavanje i lokacije satelitskih ljekarni predstavljaju različite zahtjeve ESL-a. ESL koji se montira-na kolica zahtijeva robusnu konstrukciju koja može izdržati ponovljeni transport; zasloni moraju ostati čitljivi pod fluorescentnom rasvjetom tipičnom za bolničke hodnike. Automatizirana integracija ormarića za točenje zahtijeva komunikacijske protokole kompatibilne sa softverom za upravljanje ormarićima-često vlasnički sustavi s ograničenim-mogućnostima integracije trećih strana.

Dokumentacija o sukladnosti s propisimazahtijeva revizijske tragove koje maloprodajni ESL sustavi rijetko pružaju. Akreditacija Zajedničke komisije za bolničke ljekarne zahtijeva dokumentaciju o točnosti označavanja lijekova. Sustavi upravljanja ESL-om moraju zabilježiti svako ažuriranje oznake s vremenskom oznakom, autorizacijom korisnika i detaljima promjene sadržaja. Anketa Zajedničke komisije jednog bolničkog sustava posebno je ispitala njihove mogućnosti ESL revizijskog traga; nadzornik je zatražio dokumentaciju o postupcima provjere točnosti naljepnica za proteklih 12 mjeseci.

Maloprodaja elektronike i-visoke vrijednosti:-konkurentne cijene u stvarnom vremenu

Maloprodaja potrošačke elektronike djeluje na-transparentnom tržištu gdje kupci rutinski provjeravaju konkurentske cijene na pametnim telefonima dok stoje u trgovini. Prijedlog vrijednosti ESL-a pomiče se s uštede rada na sposobnost konkurentnog odgovora-mogućnost usklađivanja ili nadmašivanja cijena konkurencije u stvarnom-vremenu umjesto čekanja ažuriranja datoteke s cijenama preko noći.

Integracija praćenja konkurentne cijenepovezuje ESL sustave s uslugama cjenovnog obavještavanja koje neprekidno istražuju web stranice konkurenata. Kada glavni konkurent snizi svoju cijenu na vrhunskom pametnom telefonu, usluga obavještavanja o cijenama otkrije promjenu u roku od nekoliko minuta, mehanizam za određivanje cijena procjenjuje pravila o marži, a ažurirane cijene prenose se na oznake na policama unutar prozora latencije mreže od 3-10 sekundi. Jedan trgovac elektroničkom opremom smanjio je cjenovno-napuštanje tržišta za 18% nakon implementacije usklađivanja konkurentnih cijena u stvarnom vremenu putem svoje ESL infrastrukture.

Bogat prikaz informacija o proizvoduodgovara kupnjama s većim razmatranjem tipičnim u maloprodaji elektronike. Kupac koji kupuje prijenosno računalo od 1500 USD želi specifikacije-procesor, memoriju, pohranu, razlučivost zaslona, ​​trajanje baterije. ESL većeg formata (7,5" i više) omogućuje prikaz specifikacija za koje su ranije bile potrebne ispisane kartice sa specifikacijama. Neki prodavači elektronike postavljaju kombinirane uređaje s e-papirom za cijene i specifikacije uz male LCD zaslone za promotivni video sadržaj-iskorištavajući prednosti svake tehnologije.

Zaslon za dodatkekoristi ESL za poticanje prodaje dodataka. Zaslon koji prikazuje informacije o "radi s:" povezuje primarne proizvode s kompatibilnom dodatnom opremom-kućištima za telefone, kabelima za prijenosna računala, igrama za konzole. Dinamičko određivanje cijena dodataka može ponuditi popuste na pakete prikazane na dodatnom ESL-u kada ESL primarnog proizvoda ukazuje na razine zaliha koje trebaju kretanje.

Pro-integracija protiv krađepostaje relevantno za-vrijednu robu. ESL sustavi mogu se integrirati s elektroničkim nadzorom artikla (EAS) i praćenjem inventara-temeljenim na RFID-u. Kada se EAS oznaka ukloni bez odgovarajuće deaktivacije, povezani ESL može prikazati upozorenje ili promijeniti izgled. Sofisticiranije implementacije ažuriraju popis inventara u stvarnom-vremenu kako se proizvodi uklanjaju sa sigurnosnih uređaja, omogućujući trenutnu svijest-o nedostatku zaliha.

Cijene životnog ciklusa proizvodaza elektroniku slijedi predvidljive obrasce-lansiranje premium cijena, konkurentne srednje-cijene životnog vijeka, rasprodajne cijene na kraju--životnog vijeka. ESL omogućuje automatizirana pravila određivanja cijena u životnom ciklusu koja prilagođavaju marže na temelju starosti proizvoda, razina zaliha i rasporeda lansiranja proizvoda nasljednika. Kada se pojavi novi iPhone, prethodna generacija ESL-a automatski se ažurira s određivanjem cijena prema unaprijed-definiranim pravilima marže, bez ručne intervencije.

Upravljanje demo jedinicomu maloprodaji elektronike koristi ESL varijante dizajnirane za svjetla za izlaganje proizvoda. Te se jedinice često integriraju sa sigurnosnim kabelima, sustavima upravljanja energijom i interaktivnim kioscima. Zaslon može prikazivati ​​cijene kada je u mirovanju i prebaciti se na istaknute značajke kada korisnici stupe u interakciju s demo proizvodom. Neke implementacije koriste senzore blizine za otkrivanje prisutnosti kupaca i ažuriranje prikazanog sadržaja u skladu s tim.

Industrijski dijelovi i MRO: dugo-izazovi inventara

Distributeri za održavanje, popravak i operacije (MRO) i dobavljači industrijskih dijelova upravljaju profilima zaliha radikalno drugačije od maloprodaje potrošača. Tipični MRO distributer ima 100000+ SKU-ova s ​​dugom{3}}distribucijom-20% SKU-ova generira 80% prihoda dok 80% SKU-ova stoji uz minimalno kretanje. Tradicionalni pristupi označavanju ne uspijevaju ekonomski kada troškovi održavanja naljepnica premašuju maržu proizvoda za artikle koji se sporo kreću.

Visoka -SKU-ekonomijashift ESL ROI izračuni. U maloprodaji mješovitom robom ESL povrat dolazi prvenstveno od uštede rada na promjenama cijena. U distribuciji MRO-a, isplativost dolazi od poboljšanja točnosti inventara i smanjenog zastarijevanja sporo-tekućih zaliha. Distributer zatvarača smanjio je otpis-inventara za 31% nakon implementacije ESL-integriranog praćenja inventara koje je identificiralo sporo-tekuće zalihe za promotivne cijene prije zastarjelosti.

Prikaz tehničkih specifikacijazahtjevi više nalikuju ljekarni nego trgovini namirnicama. Industrijski dijelovi zahtijevaju prikaz specifikacija dimenzija, razreda materijala, certifikata i informacija o kompatibilnosti. ESL distributera ležajeva pokazuje: broj dijela, proizvođača, promjer provrta, vanjski promjer, širinu, ocjenu brzine, ocjenu opterećenja i primjenjive specifikacije (ISO, ABEC, itd.). Zahtjevi gustoće informacija guraju prema većim zaslonima i pažljivom tipografskom dizajnu.

Sustavi za lociranje spremnikau distribuciji dijelova često koriste vlasničke sheme kodiranja lokacije razvijene tijekom desetljeća rada. ESL integracija mora prihvatiti naslijeđene formate lokacije dok potencijalno omogućuje migraciju prema standardiziranom kodiranju lokacije. Upravljanje promjenama postaje jednako važno kao i tehnička implementacija-skladišnog osoblja naviknutog na kodove lokacija koje su koristili 20 godina odupire se promjenama formata bez obzira na mogućnosti sustava.

Terminali okrenuti-korisnicimana šalterima dijelova imaju koristi od ESL integracije. Kada kupac zatraži dio, šaltersko osoblje postavlja upit sustavu, a ESL zasloni na skladišnoj lokaciji svijetle ili prikazuju upute za preuzimanje. Neki distributeri dijelova implementirali su tijekove rada "donesi na šalter" gdje ESL zasloni na lokacijama spremnika prikazuju upute za odabir i imena osoblja na šalteru, omogućujući višestruke istovremene interakcije s korisničkom službom uz jasnu identifikaciju preuzimanja.

Opremanje i montažni poslovikoristite ESL za usmjeravanje odabira komponenti za više{0}}dijelne sklopove. Komplet hidrauličkog sustava može uključivati ​​pumpu, motor, ventile, priključke, crijevo i tekućinu-svaki pohranjen na različitim lokacijama skladišta. ESL zasloni na svakoj lokaciji prikazuju narudžbu kompleta, potrebne količine i status dovršenosti. Integracija s dokumentacijom o montaži prikazuje radne upute uz identifikaciju komponenti.

Inventar-upravljan dobavljačem (VMI)programi koriste ESL za dijeljenje vidljivosti. Kada dobavljači upravljaju razinama zaliha na lokacijama kupaca, ESL može prikazati status nadopunjavanja, datume dolazne pošiljke i dostupnost zaliha. Ova transparentnost podržava-pravovremene-programe proizvodnje koji zahtijevaju pouzdanu dostupnost dijelova bez suvišnog ulaganja u zalihe.

ESL naspram alternativnih tehnologija prikaza NOVI ODJELJAK

Odabir ESL-a ne odnosi se samo na odabir najbolje ploče s e-papirom. Radi se o odabiru prave tehnologije prikaza za aplikaciju.E-papirnatječe se sLCD displeji na policama, segmentni zasloni i tradicionalne papirnate naljepnice-svaki s različitim karakteristikama izvedbe, strukturom troškova i slatkim točkama primjene. Sljedeća analiza pruža tehnički temelj za odluke o odabiru tehnologije.

E-Papirnate (EPD) elektroničke naljepnice za police

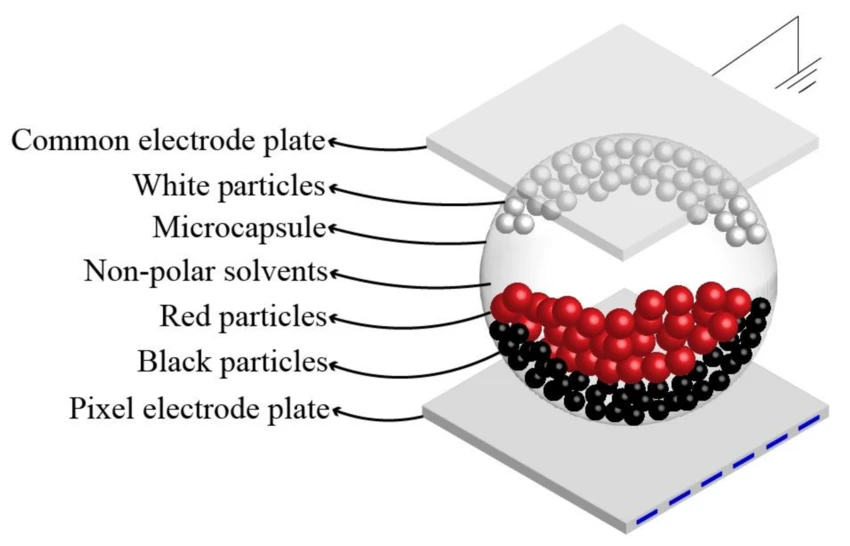

Princip rada: Elektroforetska migracija čestica u suspenziji mikrokapsula pod primijenjenim električnim poljem. Bistable-održava sliku bez napajanja.

Snage: nulta potrošnja energije kada je statična (prava bistabilnost), izvrsna čitljivost pri ambijentalnom svjetlu, široki kutovi gledanja (170 stupnjeva +), izgled-kao na papiru koji se prirodno integrira u maloprodajna okruženja, više-godišnje trajanje baterije iz dugmastih ćelija, čitljivost na sunčevoj svjetlosti za vanjske prostore i aplikacije visoke-svjetline.

Ograničenja: Sporo osvježavanje (300-2000ms za potpuno ažuriranje), ograničena mogućnost boje (1-4 boje za komercijalne proizvode, pojavljivanje pune boje), dvostruki artefakti koji zahtijevaju povremeno potpuno osvježavanje, degradacija performansi pri niskim temperaturama, viši početni jedinični trošak od LCD alternativa.

Struktura troškova: Moduli zaslona 3-15 USD ovisno o veličini i mogućnosti boja; kompletne ESL jedinice s kontrolerom, komunikacijom, kućištem i baterijom 8-40 USD; infrastruktura (pristupnici, softver za upravljanje) dodaje 0,50-2 USD po oznaci za tipične implementacije.

Optimalne primjene: Označavanje-maloprodaje usmjereno na cijenu s rijetkim ažuriranjima (trgovina, opća roba, ljekarna), vanjska ili -ambientalna-osvijetljena okruženja, implementacije koje daju prednost dugovječnosti baterije nad brzinom ažuriranja, aplikacije koje zahtijevaju estetiku-poput papira.

LCD zasloni na policama

Princip rada: Modulacija svjetla od tekućih kristala s LED pozadinskim osvjetljenjem. Zahtijeva kontinuirano napajanje za pozadinsko osvjetljenje; stanje zaslona ne održava se bez napajanja.

Snage: Brzo osvježavanje (60Hz standard, pogodno za video), mogućnost pune boje s milijunima boja, visoka svjetlina za-promocije koje privlače pažnju, mogućnost prikaza videa i animacije, zrela tehnologija s opsežnim ekosustavom dobavljača.

Ograničenja: Kontinuirana potrošnja energije (3-15W za tipične zaslone s rubovima polica), loše performanse ambijentalnog svjetla (isprani izgled u svijetlim maloprodajnim okruženjima), ograničenja kuta gledanja (±60 stupnjeva tipično prije promjene boje), kvar pozadinskog osvjetljenja uobičajeni je način kvara, zahtijeva žičanu infrastrukturu napajanja.

Struktura troškova: Moduli zaslona 15-50 USD ovisno o veličini; cjeloviti umreženi polica prikazuje $50-200; troškovi instalacije često premašuju troškove hardvera zbog zahtjeva energetske infrastrukture.

Optimalne primjene: Promotivne završne kape gdje animacija privlači pozornost, video-reklamni zasloni, vremenski-ograničene promotivne kampanje, okruženja s kontroliranom rasvjetom (interijeri trgovačkih centara, trgovine u zračnim lukama), aplikacije u kojima već postoji električna infrastruktura.

Segmentni LCD zasloni

Princip rada: Jednostavni segmenti s tekućim kristalima (poput zaslona kalkulatora) koje pokreću namjenski upravljački programi za segmente. Vrlo male snage, ali ograničeno na unaprijed-definirane skupove znakova.

Snage: Iznimno niska cijena (0,50-2 USD po zaslonu), vrlo niska potrošnja energije (mikroampera za statički zaslon), širok temperaturni raspon, jednostavna pogonska elektronika, dokazana pouzdanost tijekom desetljeća primjene.

Ograničenja: Fiksni uzorci segmenata ograničavaju sadržaj koji se može prikazati (obično samo brojevi i ograničeni znakovi), nema mogućnosti grafike, ograničene mogućnosti veličine, estetski stari izgled, svaki znak zahtijeva poseban uzorak segmenata.

Struktura troškova: Prikaz modula ispod 1 $ u volumenu; kompletne jedinice za prikaz cijene 2-5 USD; minimalni troškovi infrastrukture.

Optimalne primjene: Čisti numerički prikaz cijena gdje nije potrebna fleksibilnost sadržaja, ekstremno troškovno-osjetljive implementacije, velike-količinske aplikacije koje daju prednost ekonomiji jedinice nad mogućnostima, oštre implementacije okruženja gdje sofisticirana elektronika stvara rizik pouzdanosti.

Papirnate naljepnice (ručno)

Princip rada: Ispisane papirnate naljepnice umetnute u plastične držače ili zalijepljene izravno na rubove polica. Ažurirano ručno od strane osoblja trgovine.

Snage: Najniža tehnološka cijena (praktično nula za hardver zaslona), neograničena grafička fleksibilnost, elektronika koja ne može otkazati, nema infrastrukturnih zahtjeva, poznati tijek rada za maloprodajno osoblje.

Ograničenja: Radno-intenzivan proces ažuriranja (15-30 sekundi po naljepnici za iskusno osoblje), sklon pogreškama (procijenjeni 5-15% problema s točnošću cijena u tipičnoj maloprodaji), troškovi materijala i potrošnog materijala za ispis, ograničena mogućnost izvršavanja brzih promjena cijena, ekološki otpad od odlaganja naljepnica.

Struktura troškova: Držači naljepnica 0,10 $-0,50 svaki; papirnate naljepnice 0,01 USD-0,05 USD svaka; tekući troškovi rada i materijala obično premašuju troškove ESL životnog ciklusa unutar 2-4 godine za aplikacije s visokom učestalošću ažuriranja.

Optimalne primjene: Vrlo male maloprodajne radnje gdje su troškovi rada zanemarivi (trgovine kojima upravlja vlasnik-), okruženja s iznimno malom učestalošću ažuriranja, privremena ili pop{1}}maloprodaja gdje ulaganje u infrastrukturu nije opravdano, aplikacije koje zahtijevaju neuobičajene fizičke formate koji nisu dostupni u elektroničkim opcijama.

Okvir za odabir tehnologije

Kriteriji odlučivanja za odabir tehnologije zaslona uključuju više čimbenika koji se moraju ponderirati prema prioritetima primjene:

Učestalost ažuriranjasnažno utječe na odabir tehnologije. Aplikacije s manje od tjednih ažuriranja rijetko opravdavaju ESL ulaganje; papirnate naljepnice ostaju ekonomične. Aplikacije s dnevnim ažuriranjem postižu ESL prijelom u roku od 2-3 godine. Aplikacije s višestrukim dnevnim ažuriranjem snažno favoriziraju ESL ekonomiju.

Složenost sadržajautječe na izbor tehnologije. Čisti numerički prikaz cijena može koristiti segmentni LCD po najnižoj cijeni. Cijene plus ograničeni tekst (nazivi proizvoda, jedinične cijene) odgovaraju e-papirnom ESL-u. Bogat grafički sadržaj ili video zahtijeva LCD usprkos višim troškovima energije.

Uvjeti okolišaograničiti opcije. Jako ambijentalno osvjetljenje (vani, prozori, jaka maloprodajna rasvjeta) pogoduje reflektirajućem zaslonu e-papira. Kontrolirana rasvjetna okruženja mogu učinkovito koristiti LCD. Ekstremne temperature (rashlađene, vanjske) zahtijevaju odgovarajuće ocjene panela bez obzira na izbor tehnologije.

Dostupnost energetske infrastrukturečesto određuje izvedivost. Lokacije bez dostupne struje ili gdje bi struja bila preskupa u biti zahtijevaju ESL-napajanje baterijama. Lokacije s već postavljenom električnom infrastrukturom (iznad-krugova rasvjete polica) mogu razmotriti LCD opcije.

Analiza ukupnog troška vlasništvatreba uzeti u obzir:

Ove brojke značajno variraju ovisno o lokalnim troškovima rada, učestalosti ažuriranja i opsegu implementacije. Izračun obično daje prednost ESL-u za učestalost ažuriranja iznad 1-2 puta tjedno na tržištima rada razvijenog gospodarstva.

Strategije hibridne implementacije

Nekoliko trgovaca primjenjuje jednu tehnologiju zaslona u svim aplikacijama. Hibridne strategije usklađuju tehnologiju sa zahtjevima aplikacije unutar jednog maloprodajnog okruženja:

E-papir za cijenu, LCD za promocijukoristi ESL za rutinsko određivanje cijena u cijeloj trgovini dok postavlja LCD zaslone na završne kape, blagajne i promotivna vruća mjesta gdje video mogućnosti i visoka svjetlina privlače pažnju kupaca. Ovaj pristup bilježi prednosti učinkovitosti ESL-a za većinu etiketa, istovremeno čuvajući promotivnu fleksibilnost tamo gdje je to najvažnije.

Segment LCD za cijenu, e-papir za informacijepostavlja jeftine segmentne zaslone za čisto numeričko određivanje cijena dok koristi veće e-papirnate zaslone za detaljne informacije o proizvodu gdje složenost sadržaja opravdava skuplji trošak. Ovaj pristup minimizira trošak za-osnovne naljepnice velike količine, a istodobno omogućuje prikaz bogatih informacija gdje vrijednost za kupca opravdava ulaganje.

Usklađivanje tehnologije-temperaturne zoneprimjenjuje standardni ESL u ambijentalnim maloprodajnim prostorima dok koristi široke-temperaturne varijante u rashladnim zonama i potencijalno se odlučuje za otpornije segmentne zaslone u zamrzivačima gdje čak i -temperaturne-izvedbe papira postaju marginalne. Odabir tehnologije slijedi zahtjeve zaštite okoliša umjesto primjene jedinstvenih specifikacija.

Skalirajte-odgovarajuću infrastrukturumogu koristiti ESL s punom mrežnom infrastrukturom u trgovinama velikog-formata dok postavljaju samostalne segmentne zaslone ili čak papirnate naljepnice u trgovinama manjeg formata gdje ulaganja u infrastrukturu nisu ekonomična. Odabir tehnologije uzima u obzir opseg implementacije zajedno s tehničkim zahtjevima.

Tehnologije u nastajanju

Brzo-EPD istraživanje

Laboratorijske demonstracije su postignuteBrzina osvježavanja 75Hzna e-papirnatim pločama-približavajući se teritoriju LCD-a. Ove demonstracije na industrijskim konferencijama doista su impresivne, ali razvoj proizvodnje ostaje daleko.

Ključne tehnologije koje omogućuju uključujudodaci tekućih kristalakoja dopunjuje elektroforetsku tekućinu spojevima koji izazivaju povratne učinke. Istraživački radovi izvješćuju o 2,8x poboljšanju brzine uz istovremeno smanjenje pogonskog napona za 50%.Tanki{0}}slojni prednji-laminatismanjiti udaljenost migracije čestica.Nove formulacije nanočesticaoptimizirati karakteristike površinskog naboja i smanjiti hidrodinamički radijus. Istrojno učenje-optimizirano generiranje valnog oblikaprilagođava se u stvarnom-vremenu za prikaz stanja i uvjeta okoline.

Ove tehnologije ostaju u razvoju. Određivanje proizvodnih ESL proizvoda na temelju laboratorijskih rezultata nije preporučljivo.

E-evolucija papira u boji

Galerija E Ink 3tehnologija pokazuje kamo ide EPD u boji. Crno/bijelo osvježavanje palo je na350 ms, manje od 2000 ms u prethodnim generacijama. Hitovi brzog načina rada u boji500 ms. Radi standardni način rada u boji750-1000 ms. I dalje je potreban način boja najbolje kvalitete1500 ms.

EPD u boji prelazi iz "jedva upotrebljivog" u "praktički održiv" za odabrane aplikacije. Očekujte stalna poboljšanja, ali jednobojni će zadržati prednosti brzine i snage na neodređeno vrijeme zbog temeljnih razlika u fizici čestica.

Specifikacije performansi za dizajn sustava

Minimalne održive specifikacije

Za općenito označavanje maloprodajnih polica, ovi brojevi predstavljaju pod:

Vrijeme osvježavanjatrebao doseći 2000 ms ili bolje za globalni način rada, 500 ms ili više za djelomični.Omjer kontrastamora premašiti 8:1.Rezolucijatreba doseći najmanje 100 DPI.Kut gledanjamora obuhvaćati 170 stupnjeva ili više.Raspon radne temperaturetreba pokrivati ​​0 stupnjeva do 40 stupnjeva.Trajanje baterijetreba premašiti 5 godina pri 2 ažuriranja dnevno.

Poboljšane specifikacije

Za zahtjevne aplikacije-česta ažuriranja, hladno skladištenje, promotivni sadržaj-strože specifikacije:

Vrijeme osvježavanjatrebao bi dosegnuti 1000 ms za globalno, 300 ms za djelomično.Omjer kontrastatreba prelaziti 12:1.Rezolucijatreba doseći 120 DPI ili više.Mogućnost boja(3-4 boje) postaje relevantan.Raspon radne temperaturetrebao bi se kretati od -25 stupnjeva do 50 stupnjeva.Trajanje baterijetreba prelaziti 3 godine uz 4 ažuriranja dnevno.

Provjera valjanosti specifikacije

Specifikacije dobavljača treba provjeriti u realnim uvjetima. Ovo nije izborno-naišli smo na značajne nedostatke između tvrdnji u podatkovnoj tablici i izvedbe proizvodnje.

Testirajte vrijeme osvježavanja na minimalnoj i maksimalnoj radnoj temperaturi, a ne samo na sobnoj temperaturi. Potvrdite omjer kontrasta u stvarnim uvjetima osvjetljenja trgovine, a ne pod laboratorijskim osvjetljenjem. Potvrdite projekcije trajanja baterije s predviđenom učestalošću ažuriranja i vrstom sadržaja-projekcije dobavljača obično pretpostavljaju najbolji-scenarij. Provjerite kašnjenje ažuriranja-na razini sustava s ciljnim brojem oznaka kako biste osigurali odgovarajuću skalu mrežne arhitekture.

Usklađivanje tehnologije s primjenom

Odabir tehnologije elektroničkih naljepnica na policama u konačnici se svodi na usklađivanje mogućnosti sa zahtjevima. Fizika elektroforetskih zaslona postavlja čvrste granice-stope osvježavanja, temperaturnu osjetljivost, ponašanje duhova-koje nikakva optimizacija neće prijeći. Razumijevanje ovih granica omogućuje realan dizajn sustava i odabir odgovarajuće tehnologije.

Za implementacije gdje ograničenja odgovaraju aplikaciji-umjerene učestalosti ažuriranja, rad na temperaturi okoline,-sadržaj usmjeren na cijenu-ESL pruža uvjerljivu vrijednost kroz eliminaciju rada, poboljšanje točnosti cijena i operativnu fleksibilnost. Za aplikacije koje se protive ESL ograničenjima-visoka-učestalost ažuriranja, ekstremne temperature, bogat medijski sadržaj-alternativne tehnologije ili hibridni pristupi mogu se pokazati prikladnijima.

Tehnologija i dalje napreduje. Stope osvježavanja postupno se povećavaju. Mogućnost boja se proširuje. Temperaturni rasponi se šire. Ali temeljna fizika ostaje. Uspješna implementacija ESL-a zahtijeva rad unutar ovih ograničenja, a ne pretvaranje da ona ne postoje.
